太平洋プレコン工業株式会社

Pavement/車道対応透水インターロッキングブロック

グランパムロード

高い曲げ強度を実現した、車道用透水性ブロック。車の往来がある場所でも、優れた透水性を確保します。

製品概要

車道でも高い機能性を発揮

インターロッキングブロック舗装技術協会で定めた、車道部における曲げ強度5N/mm2を実現しています。大型車両の往来がある場所でも、十分な透水性や排水性を保つことが可能です。

安心の高いすべり抵抗性

車道舗装で求められているBPNで60以上のすべり抵抗値を確保しています。自動車をはじめ、滑りやすい路面での転倒リスクが高い二輪車も安心して走行できます。

水を地中へと返す透水機能

表層に多孔質な材料を使用した透水性の高い製品です。雨水などを舗装面から地中へと還元することができるので、街路樹などの保護育成、排水施設への負担軽減が可能です。また水たまりができないので、走行によるタイヤの水はねや水しぶきも低減します。

物性

※研磨タイプは除きます。

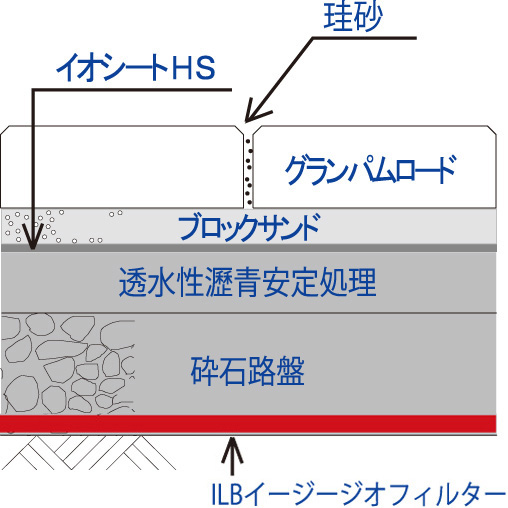

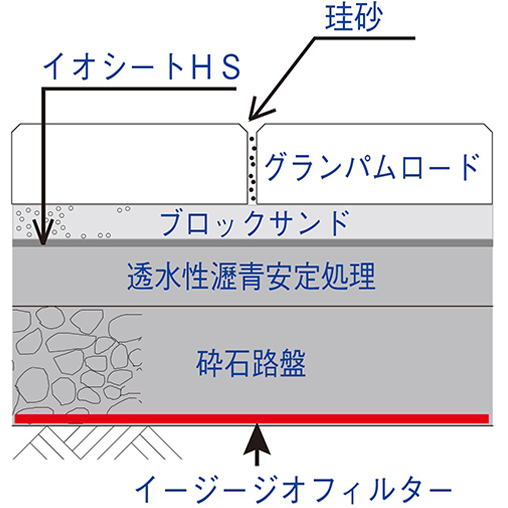

透水性舗装の基本構造

透水性舗装とする場合は、敷砂層にブロックサンド、その下にイオシートHS、フィルター層にILBイージオフィルターを使用します。

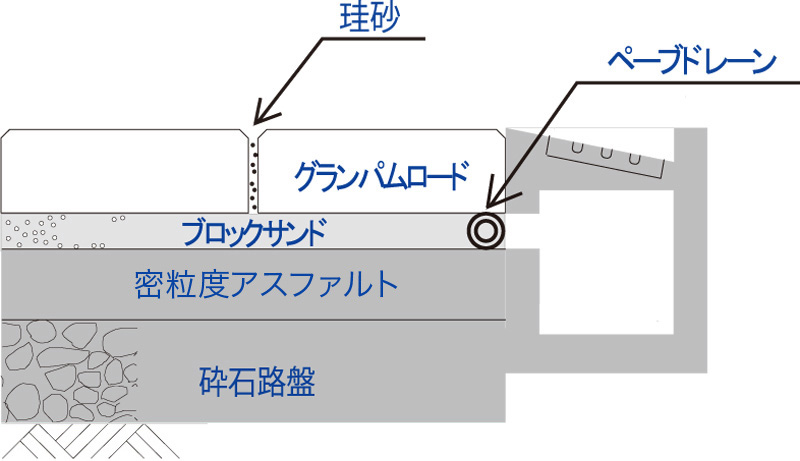

排水性舗装の基本構造

排水性舗装とする場合では、敷砂層にブロックサンド、排水処理にペーブドレーンを使用します。

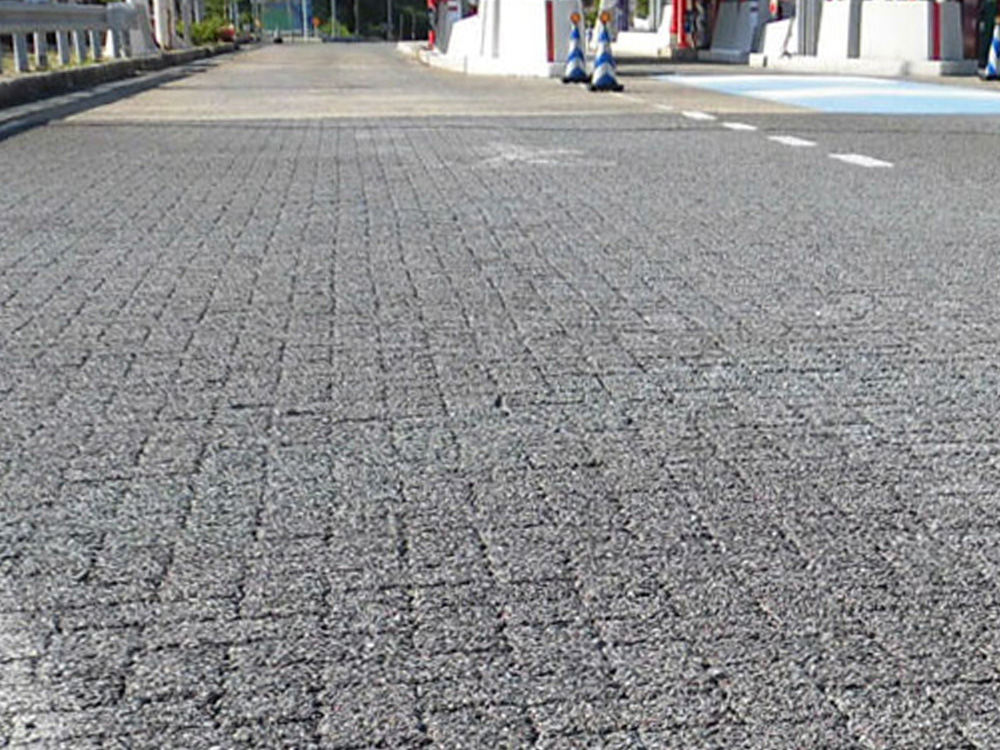

排水性舗装の施工事例
(瑞穂IC料金所)

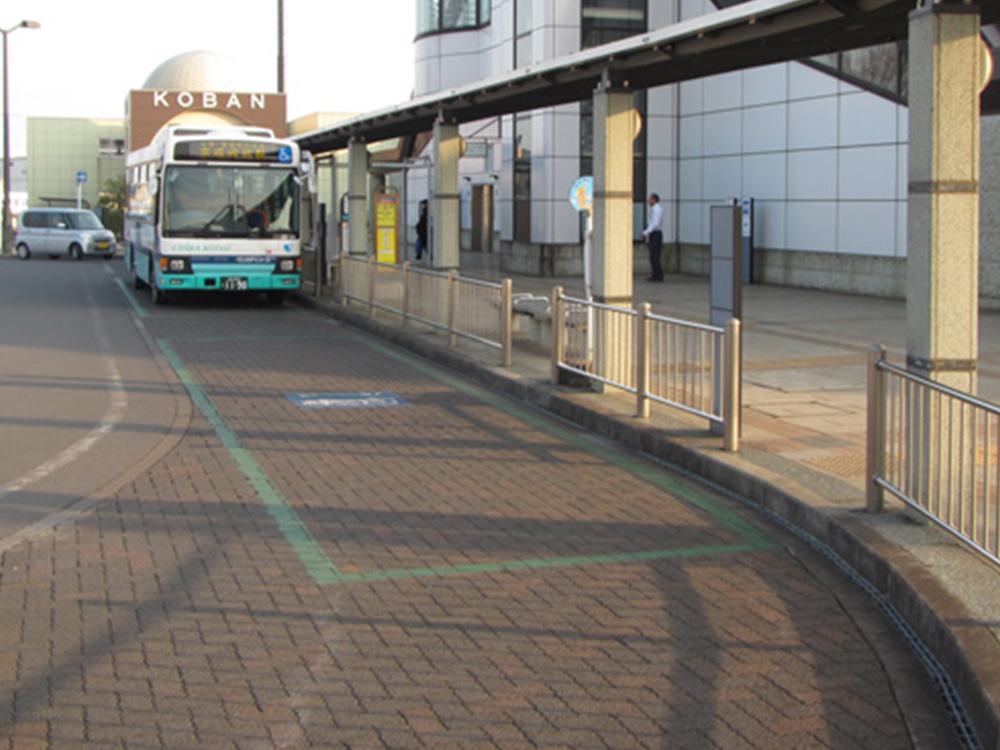

排水性舗装の施工事例
(JR八街駅前)

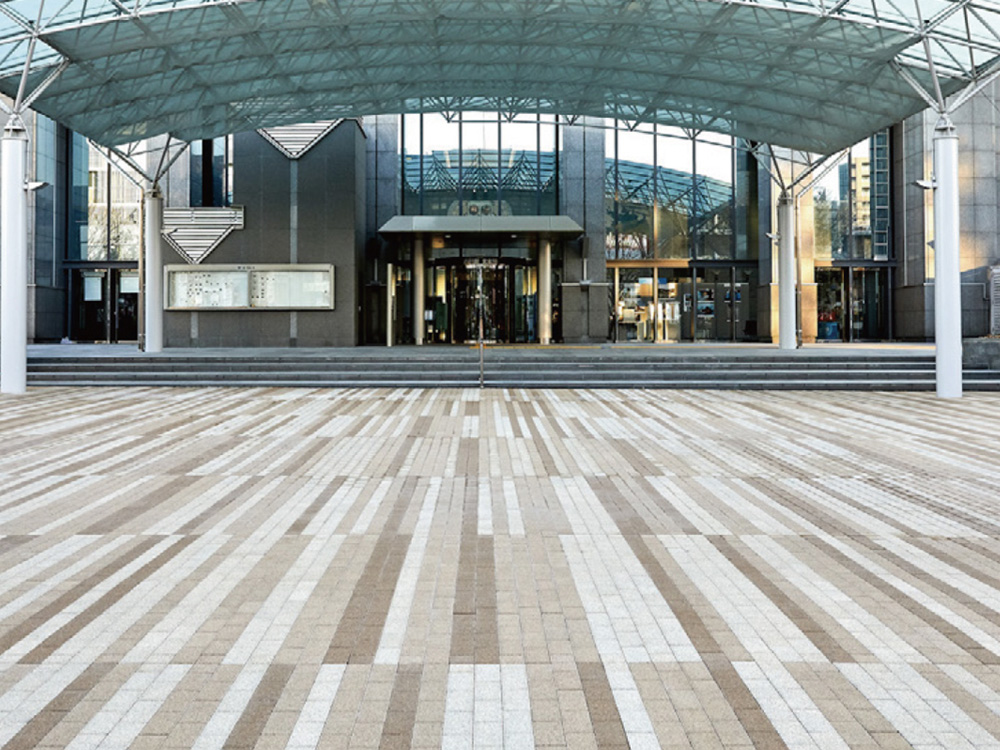

透水性舗装の施工事例
(堺市役所)

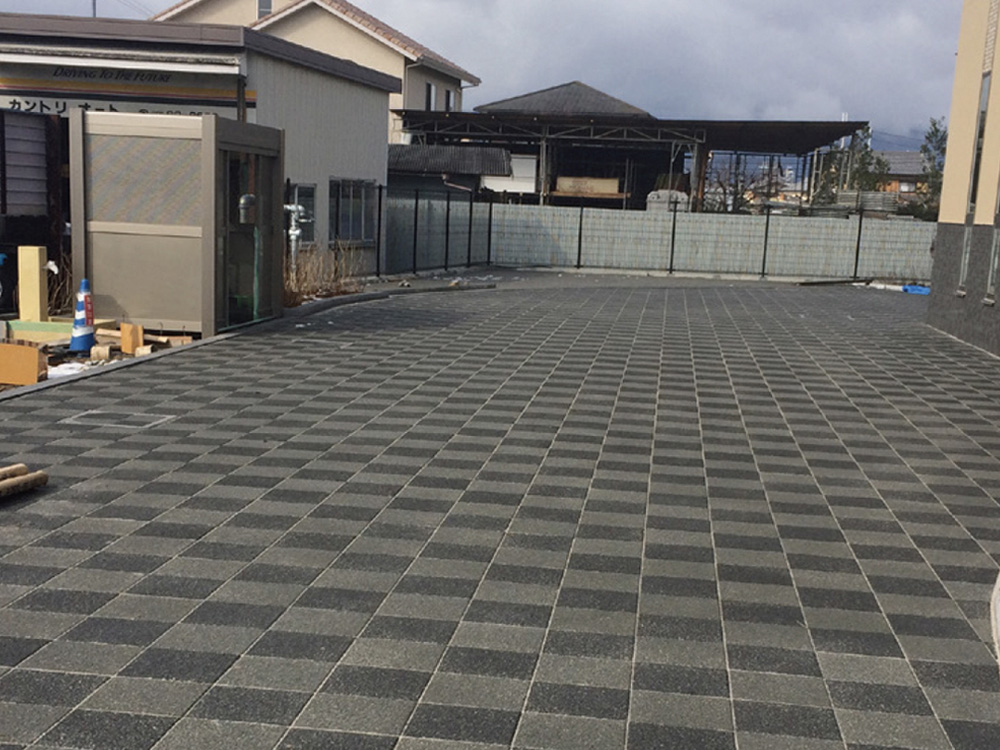

透水性舗装の施工事例
(敦賀県内小学校)

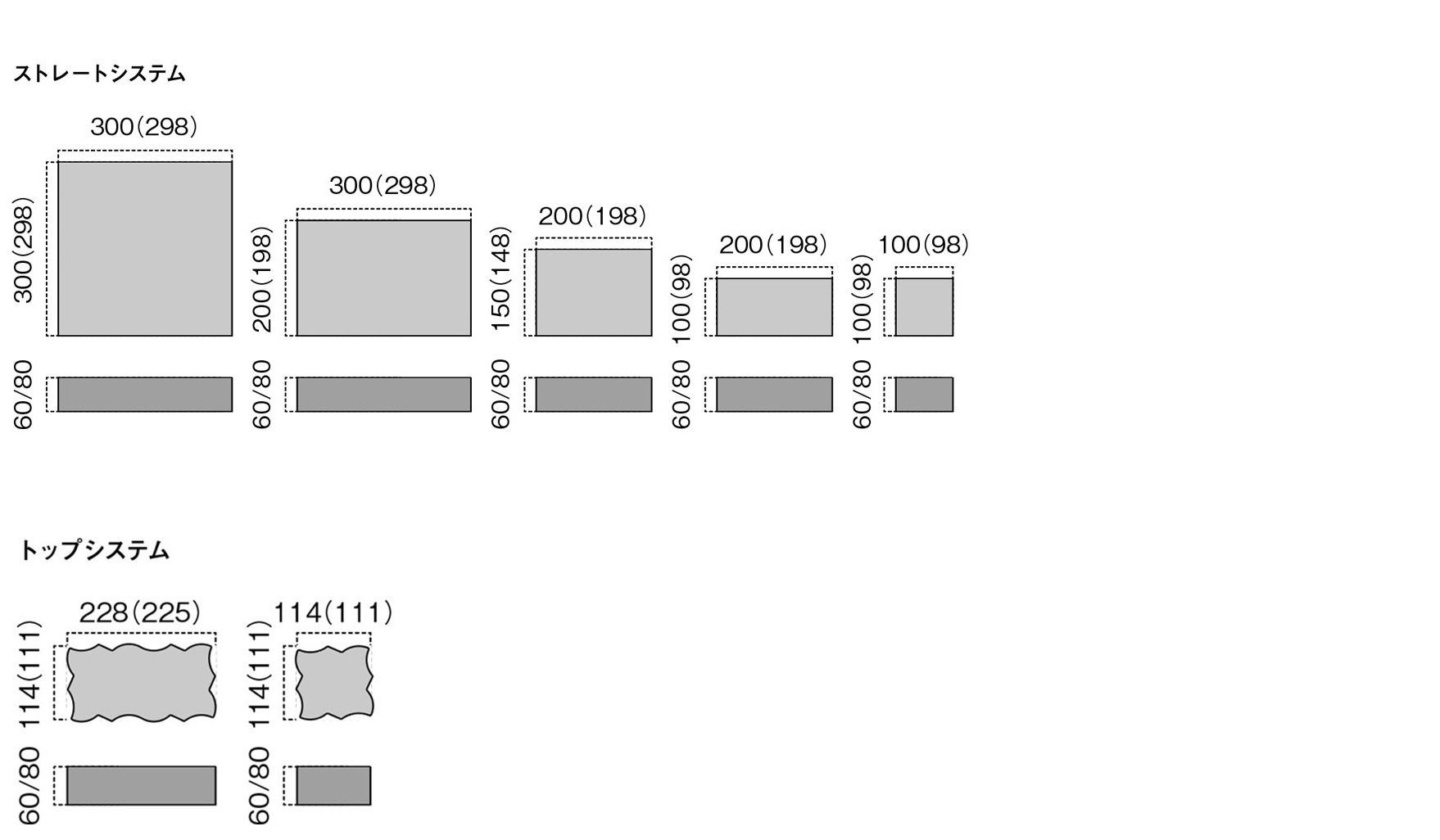

テクニカルデータ

●透水係数
1×100-4(m/s)以上

型番 A(mm) B(mm) T(mm) 参考重量(kg/枚) 使用枚数(枚/m2
ST-S 100(98) 100(98) 60/80 1.2/1.6 100.0
ST-N 100(98) 200(198) 60/80 2.4/3.2 50.0
ST-D 150(148) 200(198) 60/80 3.7/4.9 33.3
ST-A 200(198) 300(298) 60/80 7.4/9.9 16.7
ST-L 300(298) 300(298) 60/80 11.1/14.8 11.1

●透水係数
1×10-4(m/s)以上

型番 A(mm) B(mm) T(mm) 参考重量(kg/枚) 使用枚数(枚/m2
TP-S 114(111) 114(111) 60/80 1.5/2.1 76.9
TP-N 114(111) 114(111) 60/80 3.1/4.2 38.5

■(  )は実寸法です。
■トップシステムは特別注文となります。

バリエーション※本製品と多少色が異なる場合があります。

擬石タイプ

  • RG11 ホワイト
  • RG12 ダークグレー
  • RG15 モスグリーン
  • RG16 イエロー
  • RG13 ローズ
  • RG19 ブルー

研磨タイプ

すべり抵抗値は40BPN以上です。

  • RK11
  • RK12
  • RK13
  • RK14
  • RK15
  • RK16

ノーマルタイプ

  • RH01
  • RH02
  • RH03
  • RH04(標準色)
  • RH05(標準色)
  • RH06(標準色)
  • RHWH
  • RH11(標準色)
  • RH12

グランパムロード関連製品

ブロックサンド
天然砂や人工砂などにバインダーとしてストレートアスファルトと特殊添加剤をプラントで混合した敷砂です。
ブロックサンドは骨材同士のすり減りによる細粒化に対する抵抗性に優れているので、浸透水による砂粒子の支持力低下や流出を生じにくくします。
クッション砂に使うことで、長期に渡り良好な路面性状を維持します。

イオシートHS
車両の走行などによって生じやすい不織布の損傷を低減するため、ポリオレフィンのフィルムを縦横に積層して作られた車道用の透水シートです。
イオシートHSは高い分離機能と平坦性維持効果を発揮します。クッション砂と路盤の間に使用することで、長期に渡り良好な路面性状を維持出来ます。

ペーブドレーン
ブロック系舗装のクッション砂層に滞留した浸透水に流路を設けて排水処理をする不織布巻き導水菅です。
新たに専用の排水施設を設置せず、既設の側溝をそのまま利用して排水処理をすることが出来ます。

ILBイージージオフィルター
フィルター層(砂)は、道路から浸透してきた雨水が急激に路床に浸入して軟弱化し、支持力が低下するのを防ぐために設置します。イージージオフィルターは、厚さ50~100mmの砂のフィルター層代わりに使用するポリオレフィンのフィルムを積層したシートです。

白線ブロック

路面標示文字、歩車道の仕切りに最適

従来のペイントやガラスビーズによるレーンマークや路面標示は、摩耗や剥離などによって表示が不明瞭になりやすいという難点がありました。しかし白線ブロックは、高品質の白色粉体樹脂とガラスビーズをブロック表面に均質に溶射した耐久性に優れたブロックです。従来では得られなかった、画期的な高耐久性、耐剥離性を実現。溶射ならではの鮮明な発色と美しい仕上がりが、明確な仕切り線を描き出します。

標準サイズ 150(148)×200(198)×80
■カラー:ホワイト、イエロー
■(  )は実寸法です。
■非透水製品となります。

製品仕様

  • 打ち放し/擬石/研磨
  • 透水
  • 平板/インターロッキングブロック

仕上げ

  • 打ち放し
  • 研磨
  • ショットブラスト
  • 洗い出し
  • スリット

特長

  • 非透水製品
  • 保水製品
  • 透水製品
  • リサイクル製品

品質

  • グリーン購入法
  • 愛知県リサイクル
  • エコマーク製品
  • 景観材料推奨品

成形方法

  • プレス成形
  • 振動成形

施工対象地域

  • 全国共通
  • 東日本のみ
  • 西日本のみ
  • 地域限定あり

各仕様の詳細はこちら

仕上げ

打ち放し

コンクリートの特長をそのまま生かした仕上げです。

研磨

磨くことで、光沢のある表面に仕上げたものです。「研磨」とも表記しています。

ショットブラスト

表面をザラ付きのある梨地に仕上げたものです。「擬石仕上げ」または「擬石」とも表記しています。

洗い出し

モルタル部分を水洗いし、表面に自然石を露出させたものです。「洗い出し」とも表記しています。

スリット

表層の細かいスリットは光の向きにより表情が変化します。車イスやベビーカーに不快な振動を低減するバリアフリー対応の仕上げです。
特長

非透水製品

水を通さない製品です。「普通」とも表記しています。

保水製品

土のように水を蓄えておくことができる製品です。「保水」とも表記しています。

透水製品

多孔質で高い透水性を誇る製品です。「透水」とも表記しています。

リサイクル製品

廃材を再利用した環境に優しい製品です。リサイクル製品をお求めの際は、担当営業にお問い合わせください。
品質

グリーン購入法

特定調達品目該当品
※一部対象外の商品もございますので予めご了承ください。
※表記がない場合でも特注で対応可能な場合がありますので、担当営業までお問い合わせください。

愛知県リサイクル

愛知県リサイクル資材評価認定品

エコマーク製品

エコマーク事務局認定
※一部対象外の商品もございますので予めご了承ください。
※サイズ、色、機能によってエコマーク商品があります。担当営業までお問い合わせください。

景観材料推奨品

景観材料推進協議会 優良景観材料推奨品
成形方法

プレス成形

プレス圧による成形方法。表面が緻密で耐久性が高い。

振動成形

振動により締め固める成形方法。保水製品や透水製品などの仕様が豊富。
