皿形ブロック／斜型皿形ブロック

デザインにこだわった皿形ブロックは、排水機能だけでなく、景観への親和性にもこだわっています。
斜型皿形ブロックは、天然石の風合いを活かす「洗い出し仕上げ」や「ショットブラスト仕上げ」を採用し、景観に落ち着いた表情を作ります。

製品仕様

擬石／洗い出し

仕上げ

打ち放し
研磨
ショットブラスト
洗い出し
スリット
エンボス

特徴

非透水製品
保水製品
透水製品
リサイクル製品

品質

グリーン購入法
愛知県リサイクル
たまエコ製品
景観材料推奨品

成型方法

プレス成型
振動成型

コンセプト

バリアフリー
環境配慮
防災
耐荷重

各仕様の詳細はこちら

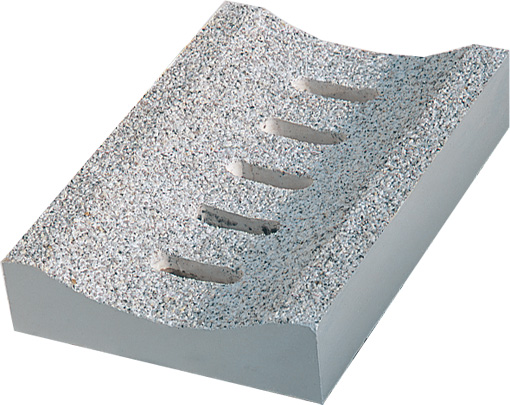

皿形ブロック／製品概要

一般用（基本）

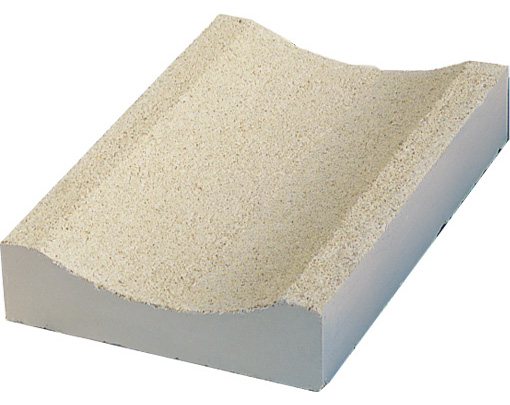

擬石（白ミカゲ）

一般用（基本）
擬石（錆ミカゲ）

U形用（集水）
洗い出し（白ミカゲ）

一般用（基本）

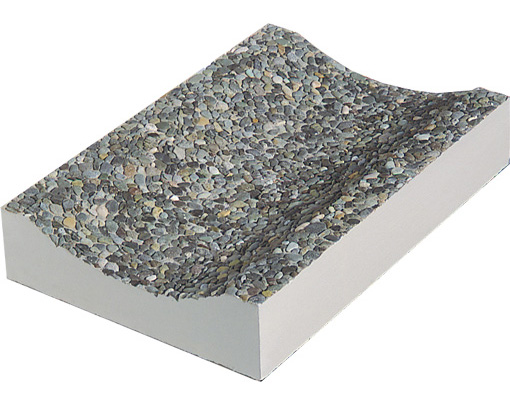

洗い出し（大磯）

コーナー
洗い出し（金華）

斜形皿形ブロック／製品概要

一般用（基本）
擬石（稲田ミカゲ）

縁塊・蓋
擬石（稲田ミカゲ）

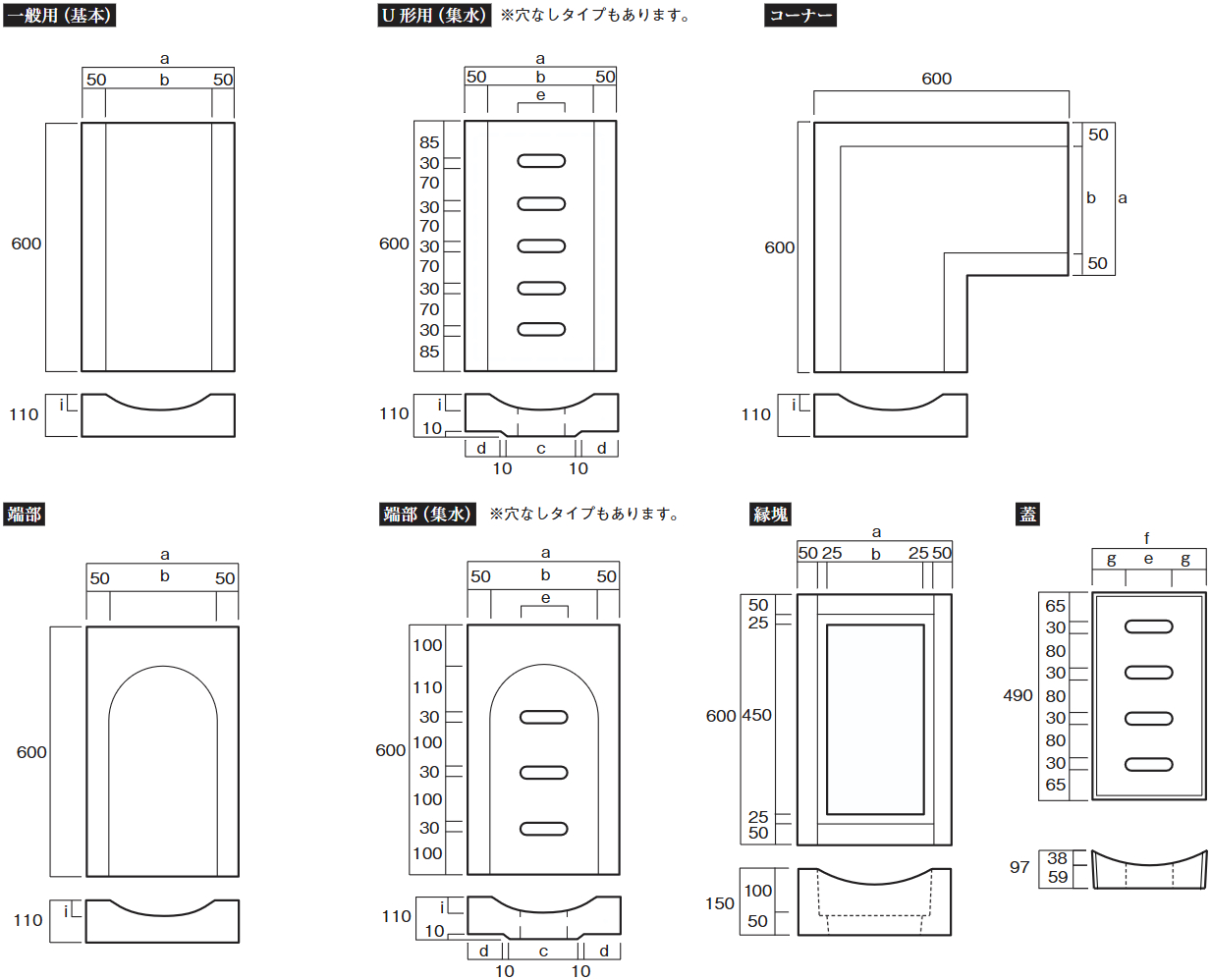

皿形ブロック／テクニカルデータ

一般用／U形用	型	a（mm）	b（mm）	c（mm）	d（mm）	e（mm）	f（mm）	g（mm）	i（mm）	参考重量（kg/本）
D-30（U-180 用）	基本	300	200	160	60	−	−	−	40	43
D-30（U-180 用）	集水	300	200	160	60	90	−	−	40	40
D-30（U-180 用）	端部	300	200	160	60	−	−	−	40	45
D-30（U-180 用）	端部集水	300	200	160	60	90	−	−	40	43
D-30（U-180 用）	コーナー	300	200	160	60	−	−	−	40	66
D-30（U-180 用）	縁塊及蓋※	300	200	−	−	90	190	50	40	48

一般用／U形用	型	a（mm）	b（mm）	c（mm）	d（mm）	e（mm）	f（mm）	g（mm）	i（mm）	参考重量（kg/本）
D-40（U-240 用）	基本	400	300	220	80	−	−	−	40	50
D-40（U-240 用）	集水	400	300	220	80	120	−	−	40	47
D-40（U-240 用）	端部	400	300	220	80	−	−	−	40	53
D-40（U-240 用）	端部集水	400	300	220	80	120	−	−	40	50
D-40（U-240 用）	コーナー	400	300	220	80	−	−	−	40	70
D-40（U-240 用）	縁塊及蓋※	400	300	−	−	120	290	85	40	76

一般用／U形用	型	a（mm）	b（mm）	c（mm）	d（mm）	e（mm）	f（mm）	g（mm）	i（mm）	参考重量（kg/本）
D-45（U-300 用）	基本	450	350	270	80	−	−	−	40	60
D-45（U-300 用）	集水	450	350	270	80	120	−	−	40	57
D-45（U-300 用）	端部	450	350	270	80	−	−	−	40	65
D-45（U-300 用）	端部集水	450	350	270	80	120	−	−	40	60
D-45（U-300 用）	コーナー	450	350	270	80	−	−	−	40	75
D-45（U-300 用）	縁塊及蓋※	450	350	−	−	120	340	110	40	85

■※印以外は、一般用、U形用のどちらでも製造できます。

■上記以外のサイズにつきましては担当営業にお問い合わせください。

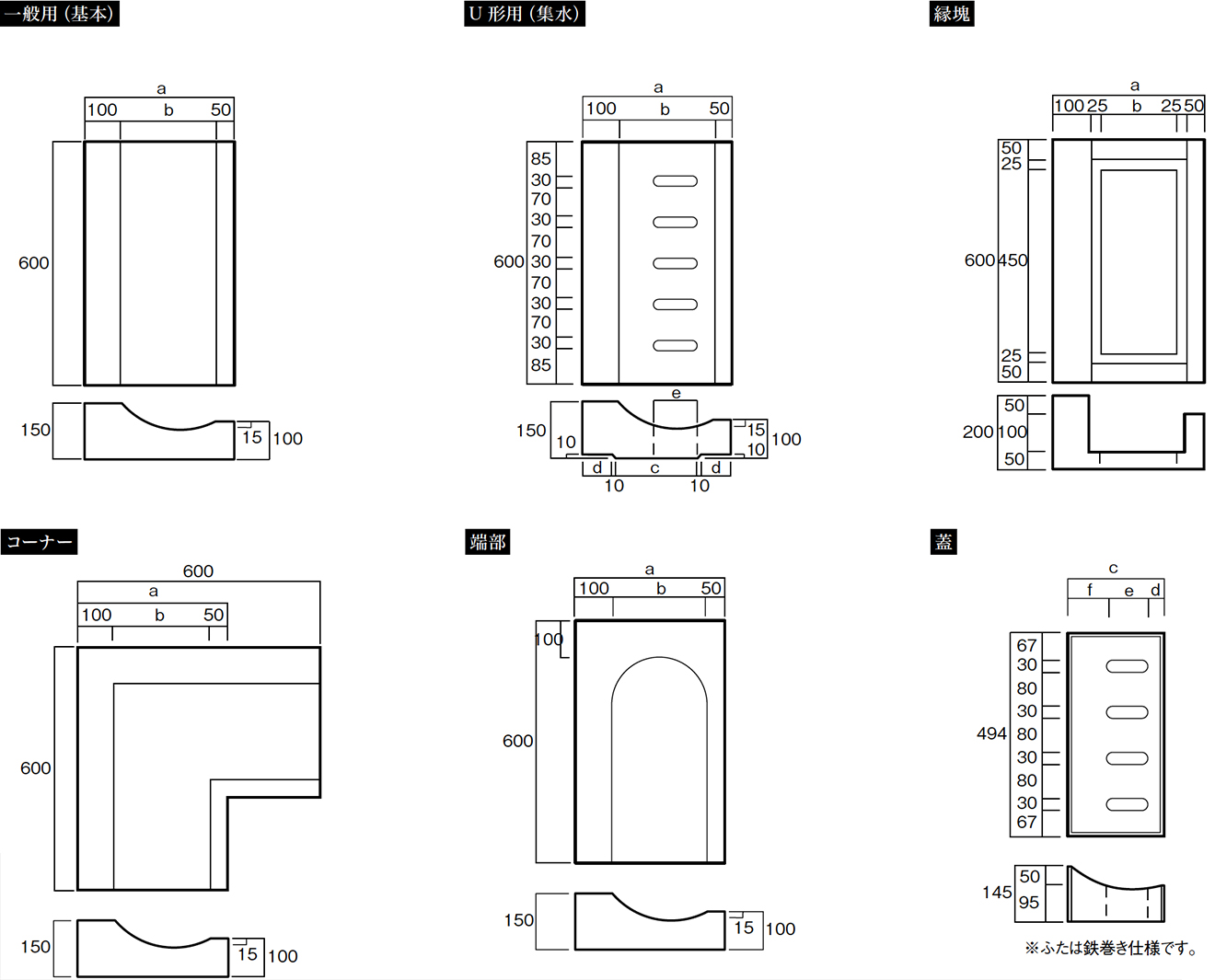

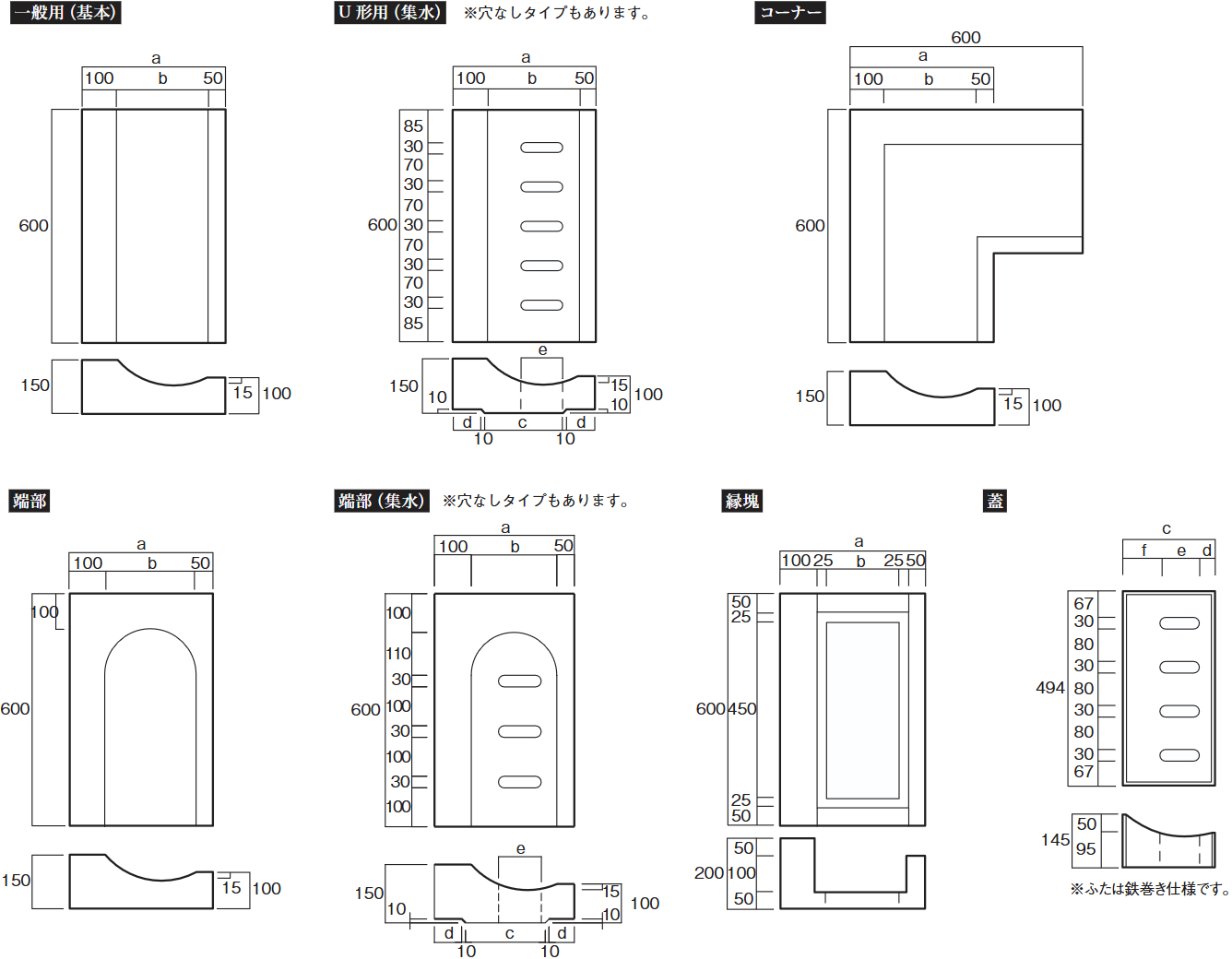

斜形皿形ブロック／テクニカルデータ

一般用／U形用	型	a（mm）	b（mm）	c（mm）	d（mm）	e（mm）	f（mm）	参考重量（kg/本）
D-30（U-180 用）	基本	300	150	160	60	−	−	53
D-30（U-180 用）	集水	300	150	160	60	90	−	50
D-30（U-180 用）	端部	300	150	160	60	−	−	55
D-30（U-180 用）	端部集水	300	150	160	60	90	−	53
D-30（U-180 用）	コーナー	300	150	144	60	−	−	76
D-30（U-180 用）	縁塊及蓋※	300	100	220	32	80	32	70

一般用／U形用	型	a（mm）	b（mm）	c（mm）	d（mm）	e（mm）	f（mm）	参考重量（kg/本）
D-40（U-240 用）	基本	400	250	220	80	−	−	60
D-40（U-240 用）	集水	400	250	220	80	120	−	57
D-40（U-240 用）	端部	400	250	220	80	−	−	63
D-40（U-240 用）	端部集水	400	250	220	80	120	−	60
D-40（U-240 用）	コーナー	400	250	220	80	−	−	80
D-40（U-240 用）	縁塊及蓋※	400	200	244	48	100	97	85

一般用／U形用	型	a（mm）	b（mm）	c（mm）	d（mm）	e（mm）	f（mm）	参考重量（kg/本）
D-45（U-300 用）	基本	450	300	270	80	−	−	68
D-45（U-300 用）	集水	450	300	270	80	150	−	65
D-45（U-300 用）	端部	450	300	270	80	−	−	73
D-45（U-300 用）	端部集水	450	300	270	80	150	−	68
D-45（U-300 用）	コーナー	450	300	270	80	−	−	88
D-45（U-300 用）	縁塊及蓋※	450	250	294	47	150	97	95

■※印以外は、一般用、U 形用のどちらでも製造できます。

■上記以外のサイズにつきましては担当営業にお問い合わせください。

バリエーション

洗い出し

白ミカゲ
稲田ミカゲ
錆ミカゲ
金華
稲荷
大磯
松葉

擬石

白ミカゲ
稲田ミカゲ
錆ミカゲ
桜ミカゲ
アイボリー
ブラウン
レンガ

製品仕様

擬石

洗い出し

仕上げ

打ち放し
研磨
ショットブラスト
洗い出し
スリット
不陸抑制

特徴

非透水製品
保水製品
透水製品
遮熱製品
グランパムロード

品質

グリーン購入法
大阪府リサイクル
愛知県リサイクル
和歌山県けんさんぴん
エコマーク製品
景観材料推奨品

成型方法

プレス成型
振動成型

コンセプト

バリアフリー
環境配慮
防災対策
対荷重

各仕様の詳細はこちら

皿形ブロック

豊富な種類で環境や景観に合わせて選べます。

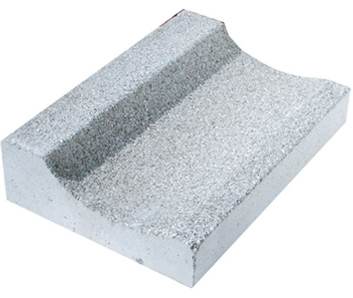

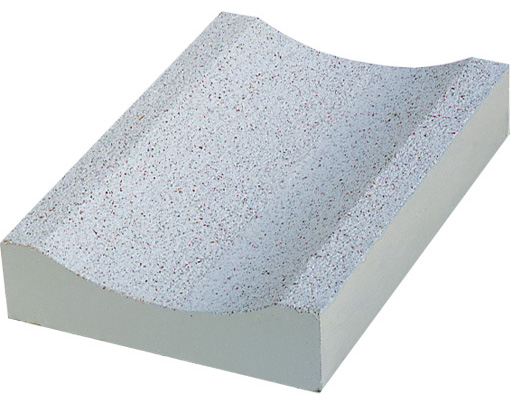

基本（一般用）
擬石（白御影）

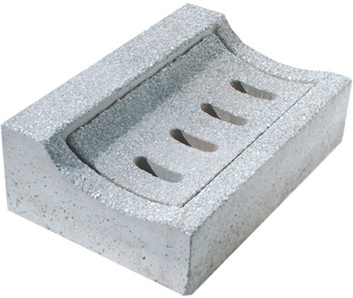

集水（一般用）
洗い出し（白御影）

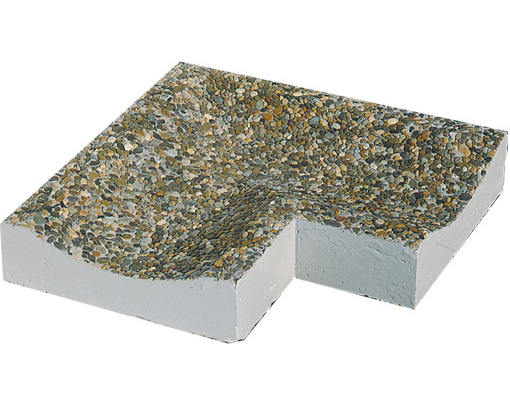

コーナー（一般用）
洗い出し（金華）

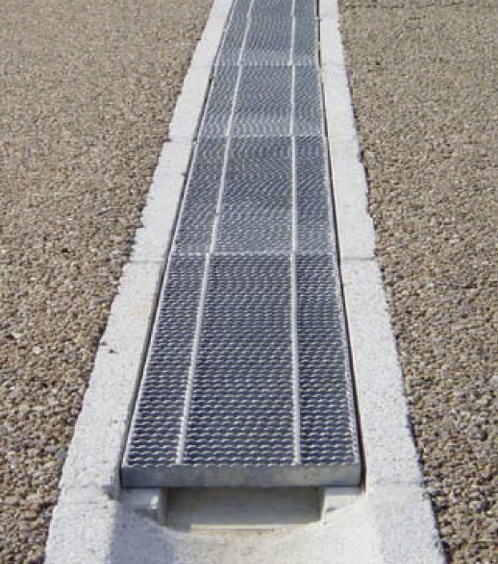

バリアフリー側溝
（グレーチング付）

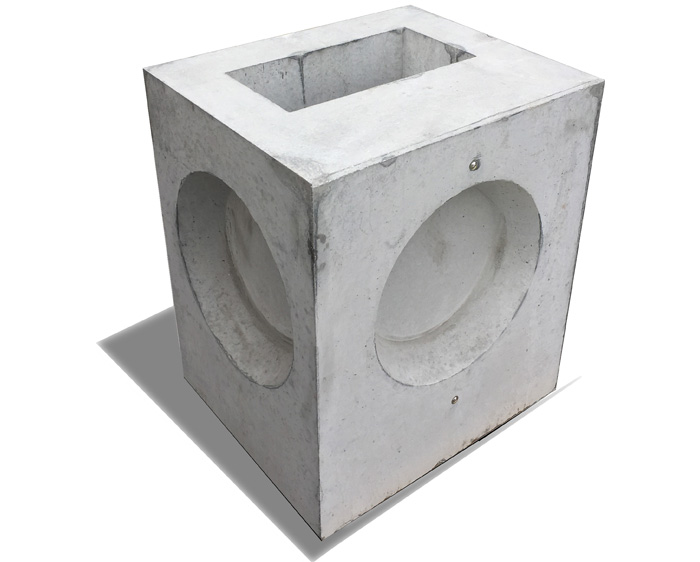

縁塊用桝（M700）

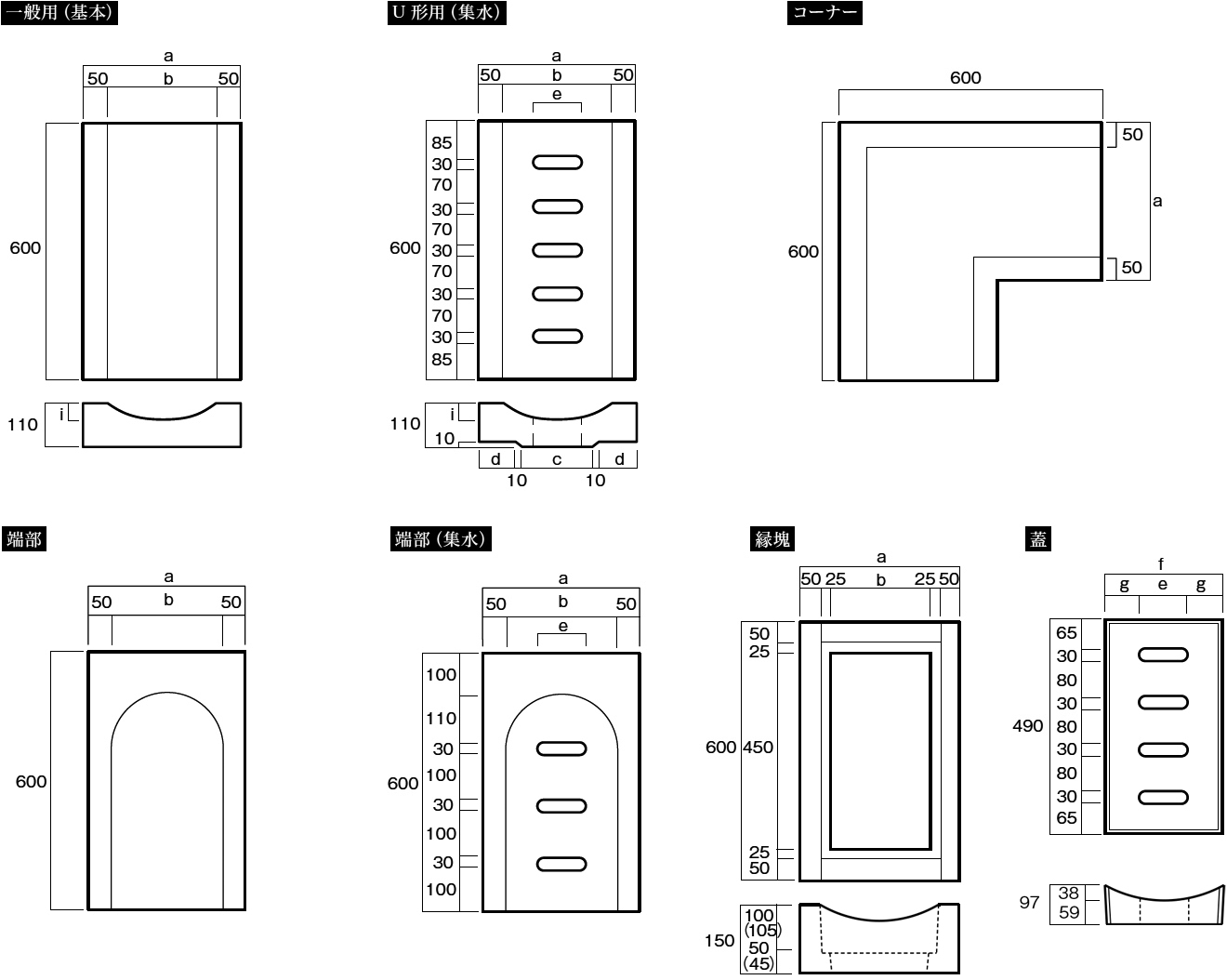

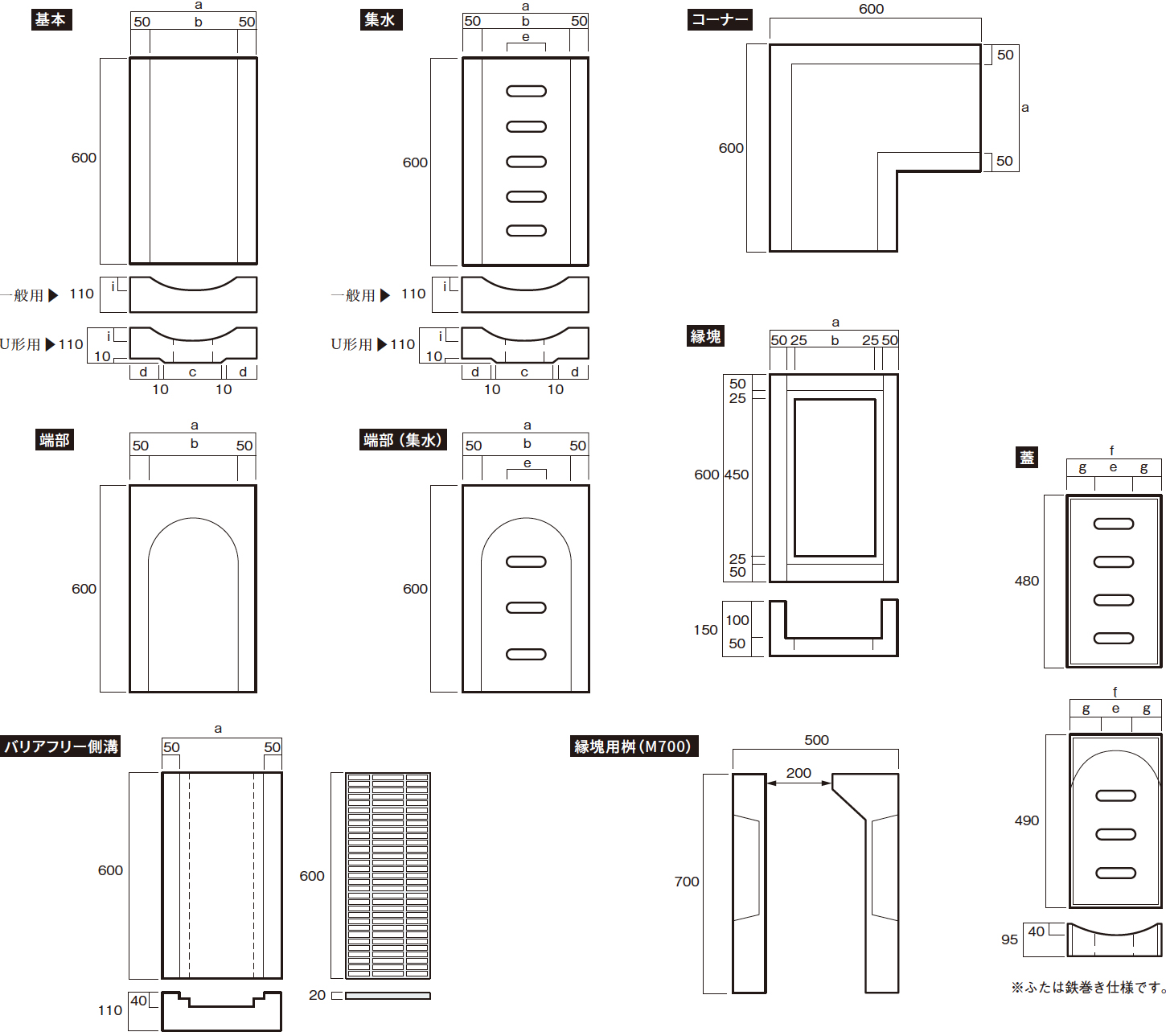

テクニカルデータ

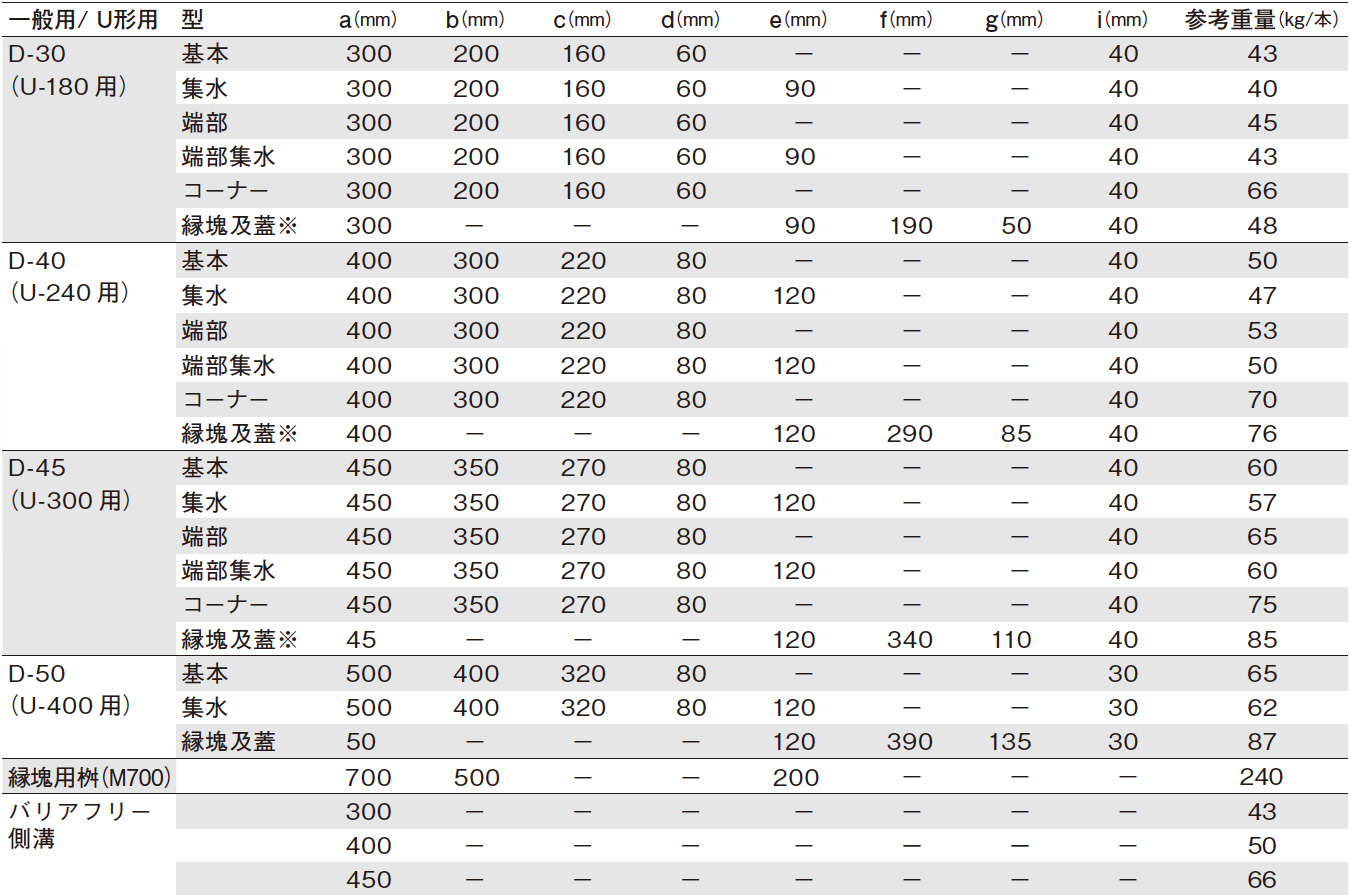

サイズチャート

●※印以外は、一般用、U形用のあご付きどちらでも製造できます。
●左記以外のサイズにつきましては担当営業にお問い合わせください。

バリエーション

洗い出し

白御影
稲田御影
錆御影
金華
稲荷
大磯

擬石

白御影
稲田御影
錆御影

※斜型皿形ブロックについてはお問い合わわせください。
