OtherProduct/超高強度繊維補強コンクリート製品

ダクタル

製品概要

ダクタルとは?

ダクタル(登録商標「DUCTAL 」)は、強度・耐久性・靭性に優れた、超高強度繊維補強コンクリート(UFC)です。

ダクタルを使用するメリット
①部材の軽量化を図ることができ、施工の合理化が図れます
②形状の自由度が高いので、薄肉製品や複雑な形状など、デザイン性に優れています
③耐候性が極めて高く、海洋や沿岸部などの塩害地帯、寒さの厳しい寒冷地など、従来のコンクリートでは不向きとされる場所でも施工が可能です
④耐摩耗性や耐衝撃性に極めて強いので、さまざまな環境に対応します
⑤耐久性が極めて高くメンテナンス上で有利なため、LCC(ライフサイクルコスト)を抑えられます

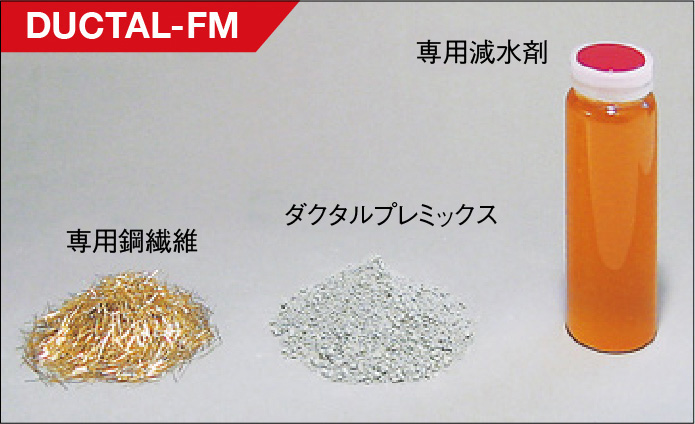

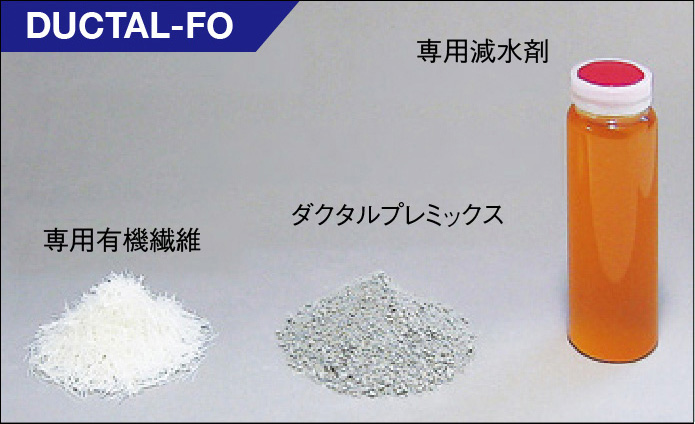

ダクタルは、ダクタルプレミックス、専用繊維及び専用減水剤を用いて製造されます。ダクタルプレミックスは「超高強度繊維補強コンクリートの設計・施工指針(案):土木学会」に規定される標準配合粉体です。セメントを基材として各種の厳選された材料を混合し、厳重な品質管理体制のもとで製造されています。ダクタルプレミックスを使用することによって、品質の安定した製品の製造が可能となります。専用繊維として鋼繊維を使用するダクタルFM(Fiber Metalic)と有機繊維を使用するダクタルFO(Fiber Organic)があり、用途に応じて選択することができます。


ダクタルの性能

ダクタルは、通常のコンクリートとは大きく異なる密実な硬化体。力学的特性や耐久性などに極めて優れています。「超高強度繊維補強コンクリートの設計・施工指針(案)」(土木学会)では、その性能の高さから、設計耐用期間は100年(ダクタルFM)を標準としていいと定義されています。

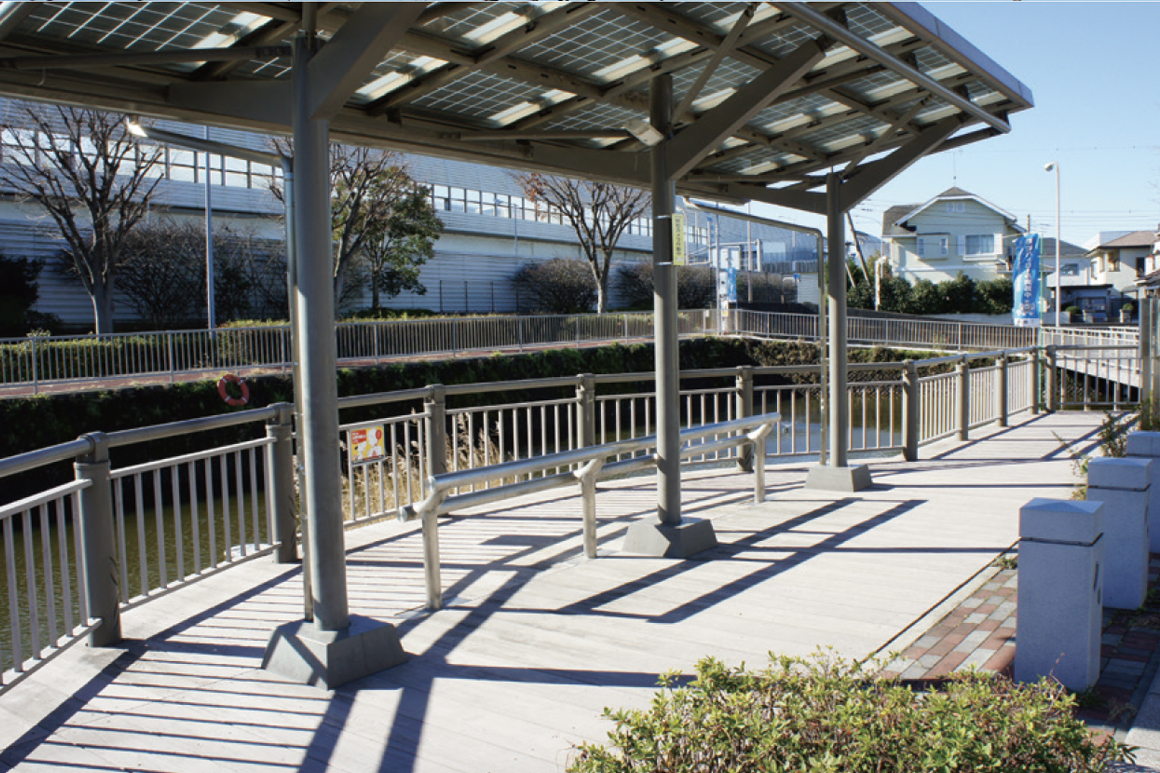

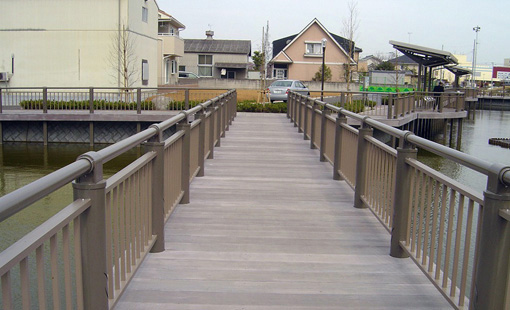

三郷市調整池 埼玉県
ダクタルデッキ

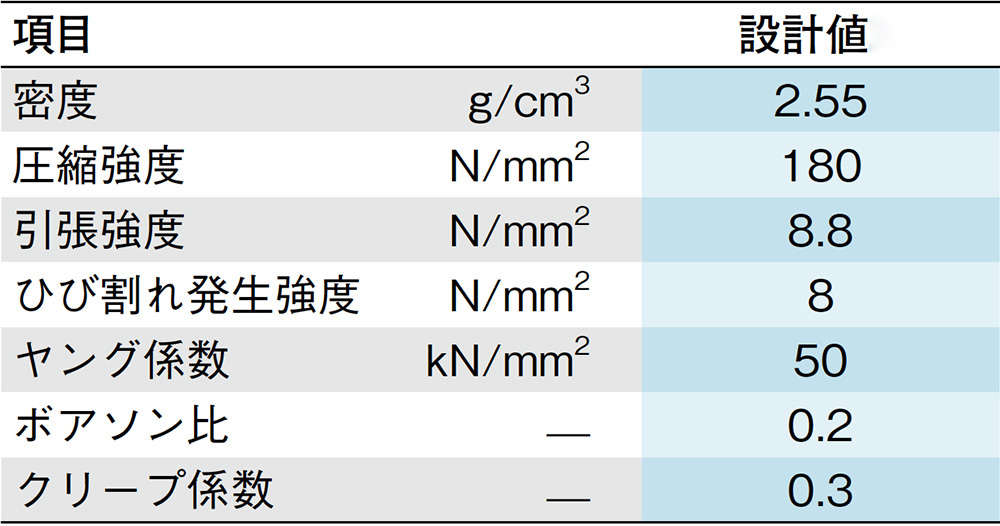

土木学会指針(案)超高強度繊維補強コンクリート設計用値

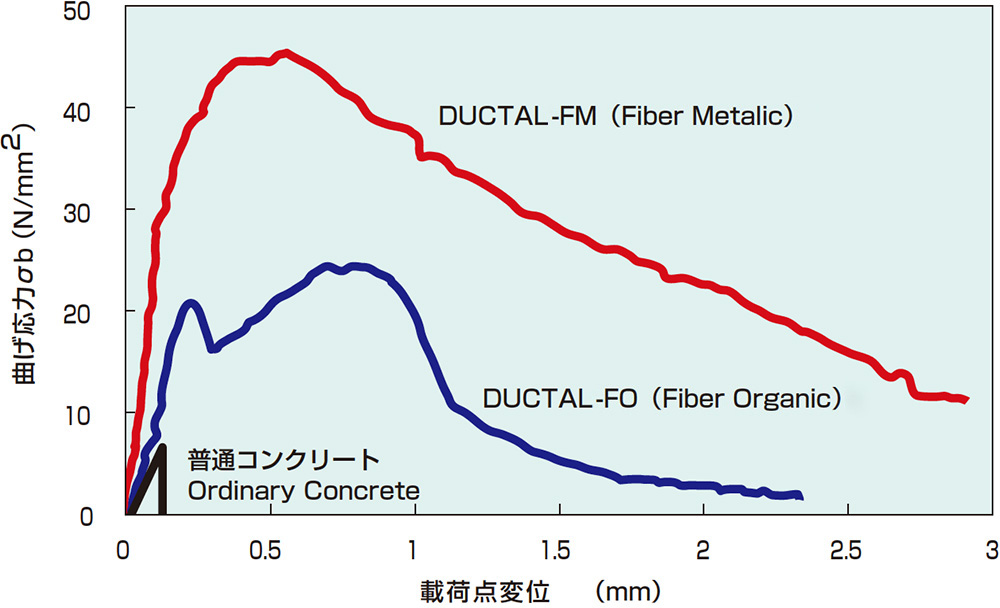

曲げたわみ曲線の一例

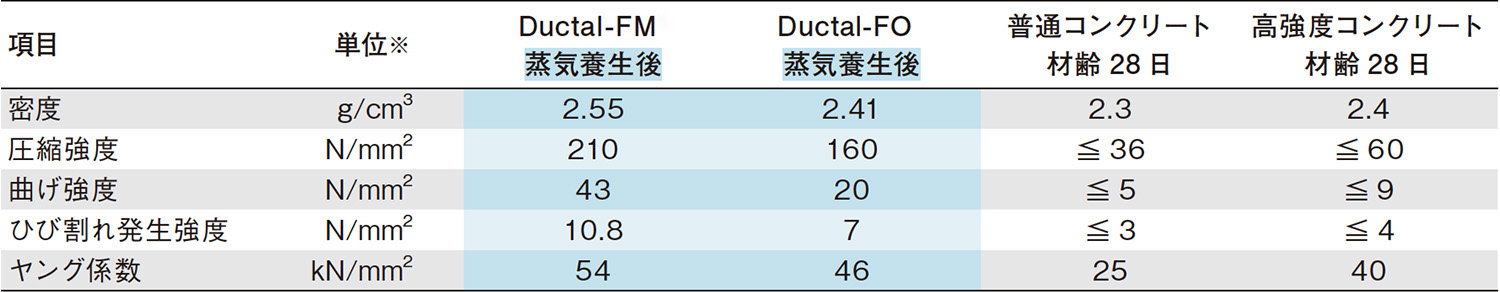

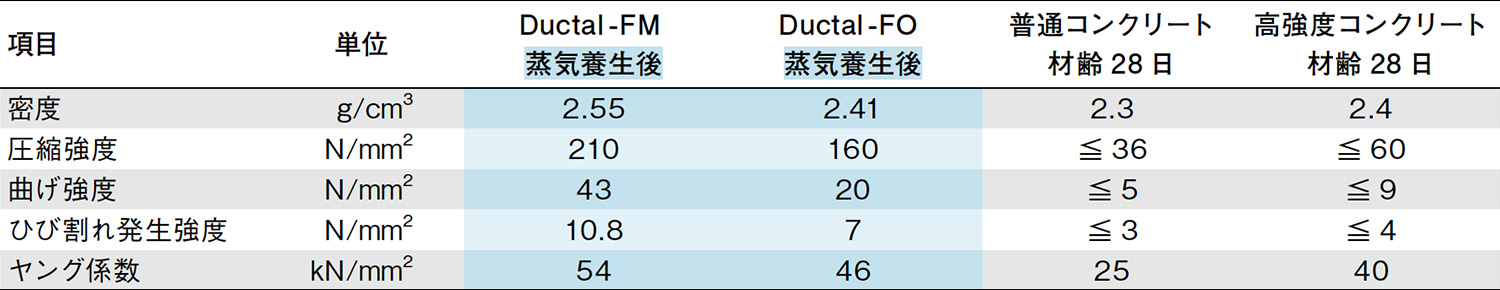

物性値比較

※ Ductal物性値、各種試験結果は、脱型後標準熱養生(90°C48時間の蒸気養生)を実施した供試体によるものです。
※Ductalの圧縮強度はφ5×10cm供試体、曲げ強度は 4×4×6cm 供試体によるものです。
※土木用高耐久性薄肉埋設型枠「ダクタルフォーム 」には、ステンレス鋼繊維を用いた Ductal-FM typeS も用意しています。

ダクタルの耐久性

ダクタルの透水係数・透気係数・塩化物イオンの拡散係数は、通常のコンクリートに比べて非常に小さく、物質移動に対する抵抗性が極めて高い材質です。また、耐塩害性や耐摩耗性、耐衝撃性も、通常のコンクリートに比べて大変優れています。

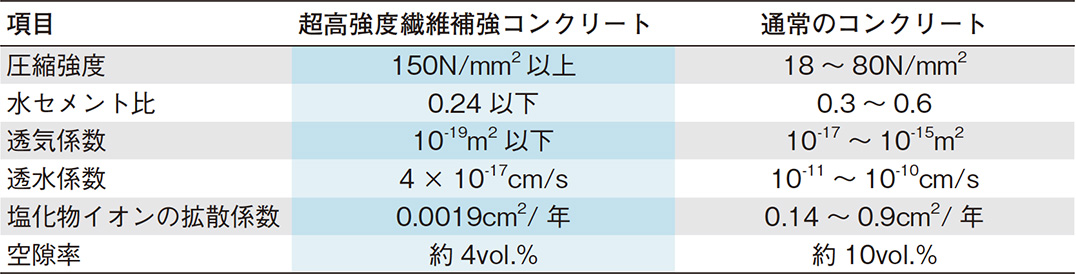

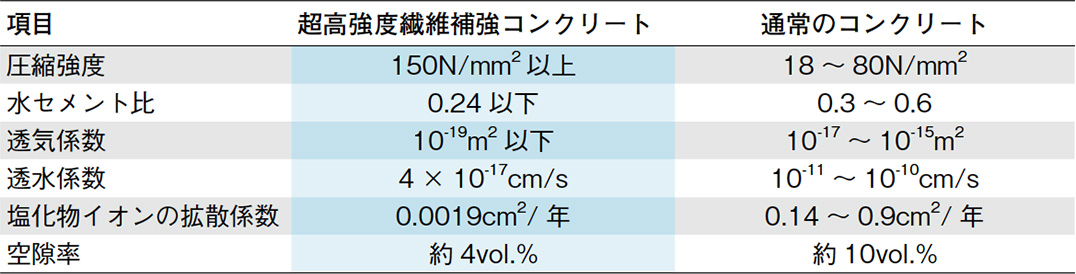

超高強度繊維補強コンクリート(Ductal-FM)の物質移動に関する諸物性

超高強度繊維補強コンクリートの設計・施工指針(案)より

製品の一例

ダクタルを表面化粧板として使用した複合床版
[ 設計条件 ]
・圧縮強度130N/mm2以上の超高強度(通常は18〜24N/mm2
・耐摩耗性を有し、車両(4t車)が走行できる浮床構造
・1m×1mの細かなスリット入り大版

製品概要

ダクタルとは?

ダクタル(登録商標「DUCTAL 」)は、強度・耐久性・靭性に優れた、超高強度繊維補強コンクリート(UFC)です。

ダクタルを使用するメリット
①部材の軽量化を図ることができ、施工の合理化が図れます。
②形状の自由度が高いので、薄肉製品や複雑な形状など、デザイン性に優れています。
③耐候性が極めて高く、海洋や沿岸部などの塩害地帯、寒さの厳しい寒冷地など、従来のコンクリートでは不向きとされる場所でも施工が可能です。
④耐摩耗性や耐衝撃性に極めて強いので、さまざまな環境に対応します。
⑤耐久性が極めて高くメンテナンス上で有利なため、LCC(ライフサイクルコスト)を抑えられます。

ダクタルは、ダクタルプレミックス、専用繊維及び専用減水剤を用いて製造されます。
ダクタルプレミックスは「超高強度繊維補強コンクリートの設計・施工指針(案):土木学会」に規定される標準配合粉体です。セメントを基材として各種の厳選された材料を混合し、厳重な品質管理体制のもとで製造されています。ダクタルプレミックスを使用することによって、品質の安定した製品の製造が可能となります。専用繊維として鋼繊維を使用するダクタルFM(Fiber Metalic)と有機繊維を使用するダクタル FO(Fiber Organic)があり、用途に応じて選択することができます。


ダクタルの性能

ダクタルは、通常のコンクリートとは大きく異なる密実な硬化体。力学的特性や耐久性などに極めて優れています。「超高強度繊維補強コンクリートの設計・施工指針(案)」(土木学会)では、その性能の高さから、設計耐用期間は100年(ダクタルFM)を標準としていいと定義されています。

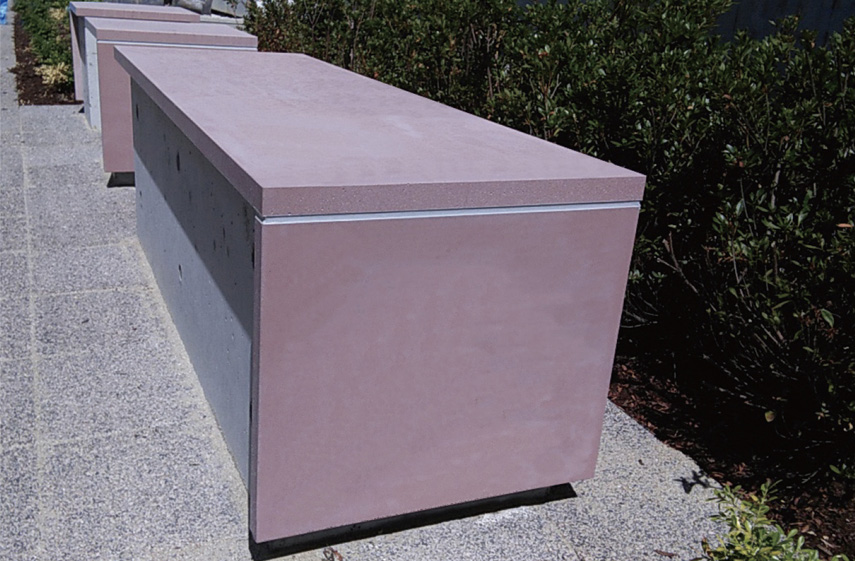

香川県 ダクタルスツール

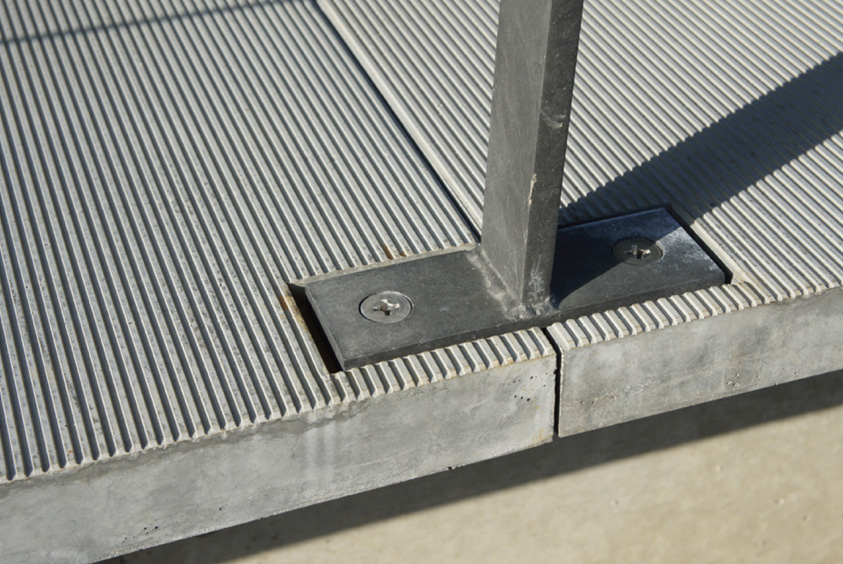

東京都 ダクタルスロープ詳細

土木学会指針(案)超高強度繊維補強コンクリート設計用値

曲げたわみ曲線の一例

物性値比較

※ Ducta物性値、各種試験結果は、脱型後標準熱養生(90°C48時間の蒸気養生)を実施した供試体によるものです。
※ Ductalの圧縮強度はφ5×10cm供試体、曲げ強度は4×4×6cm供試体によるものです。
※土木用高耐久性薄肉埋設型枠「ダクタルフォーム 」には、ステンレス鋼繊維を用いたDuctal-FM typeSも用意しています。

ダクタルの耐久性

ダクタルの透水係数・透気係数・塩化物イオンの拡散係数は、通常のコンクリートに比べて非常に小さく、物質移動に対する抵抗性が極めて高い材質です。また、耐塩害性や耐摩耗性、耐衝撃性も、通常のコンクリートに比べて大変優れています。

超高強度繊維補強コンクリート(Ductal ® -FM)の物質移動に関する諸物性

超高強度繊維補強コンクリートの設計・施工指針(案)より

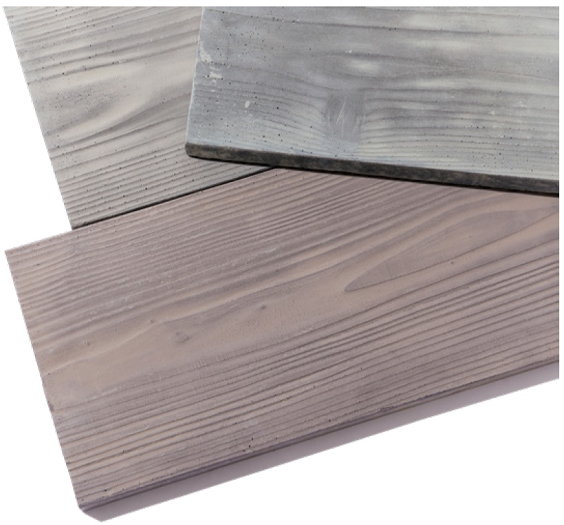

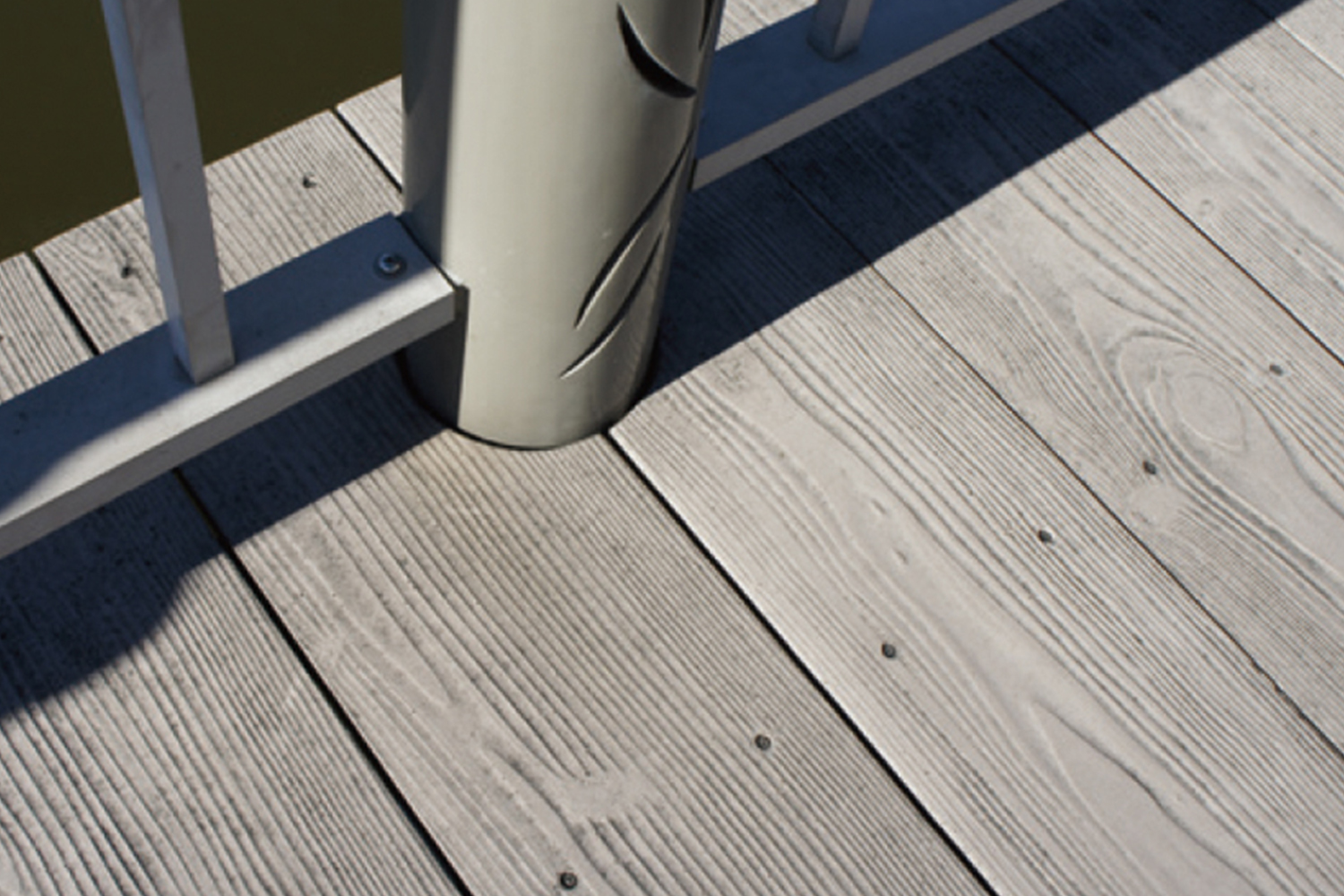

ダクタルウッドデッキ

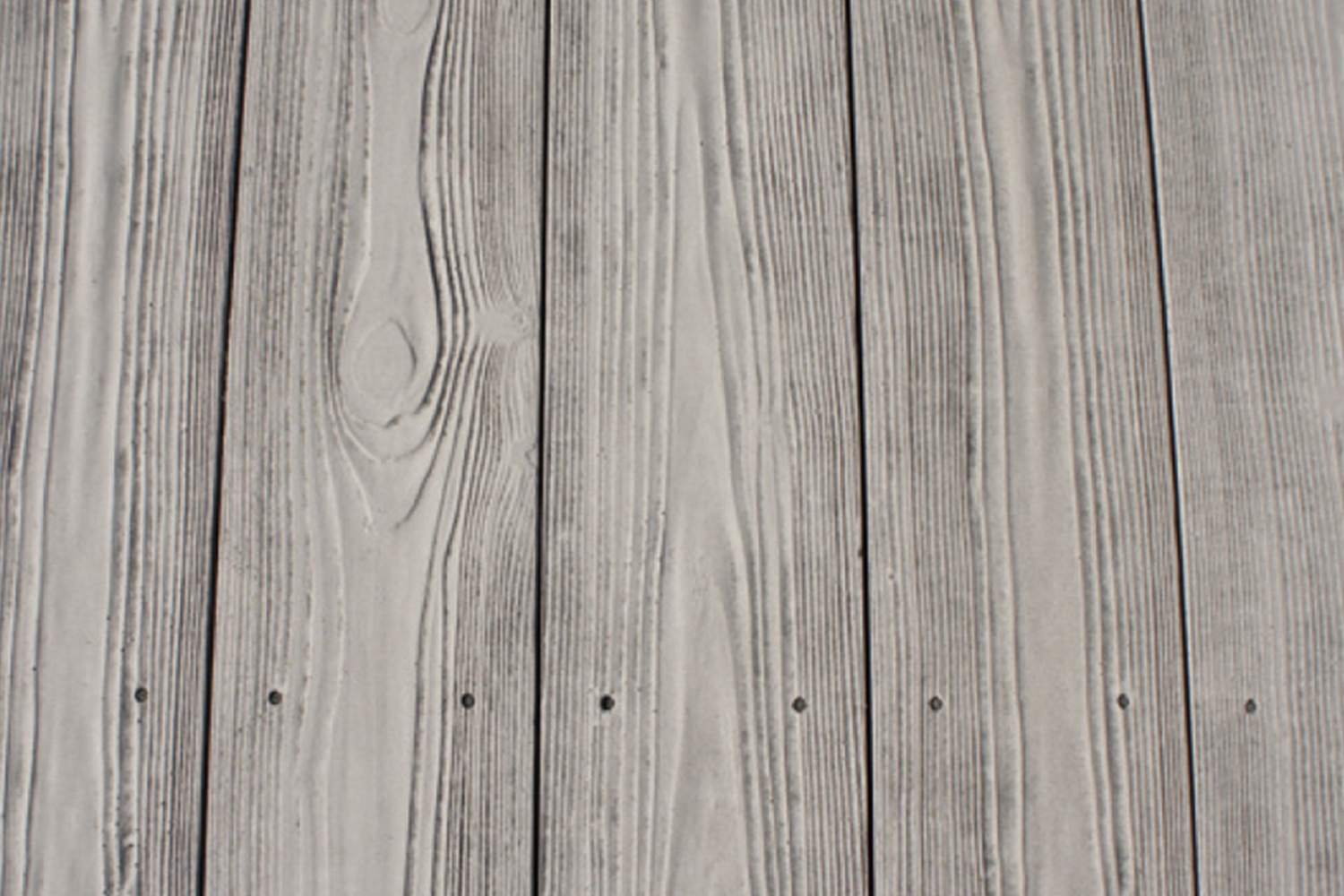

本物の天然木と見間違うような自然な風合い

他社製品だと木目のパターンが一つの場合が多く、平面に敷設した時にどうしても人工物の印象が抜けません。
UPCダクタルウッドデッキは、本物の天然木から型取りした木目を使用しているため、木目や揺らぎが自然で風合いのある仕上がりになっています。
また、適度な色の揺らぎがある為、複数枚を並べても豊かな表情を見せてくれます。


圧倒的な耐久性でライフサイクルコストを低減

耐候性が極めて高く、海洋や沿岸部などの塩害地帯、寒さの厳しい寒冷地など、従来のコンクリートでは不向きとされる場所でも施工が可能です。また、耐摩耗性や耐衝撃性に極めて強いので、さまざまな環境に対応します。


ダクタルウッドデッキの性能

①強度・耐久性・靭性に優れたダクタル製品
ダクタル(登録商標「DUCTAL」)は、強度・耐久性・靭性に優れた、超高強度繊維補強コンクリート(UFC)です。
ダクタルは、通常のコンクリートとは大きく異なる密実な硬化体。力学的特性や耐久性などに極めて優れています。

②耐久年数はなんと100年
「超高強度繊維補強コンクリートの設計・施工指針(案)」(土木学会)では、その性能の高さから、設計耐用期間は100年(ダクタルFM)を標準としていいと定義されています。

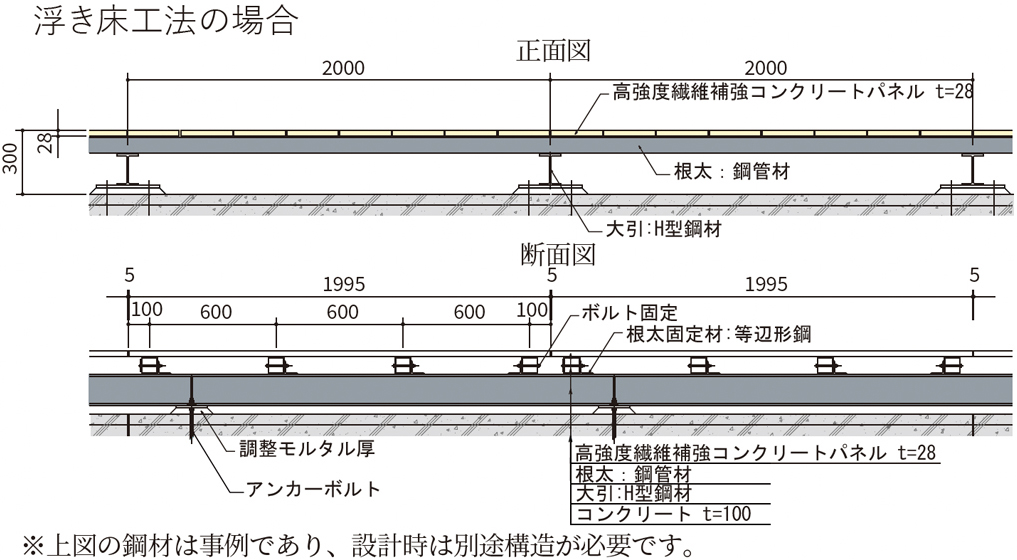

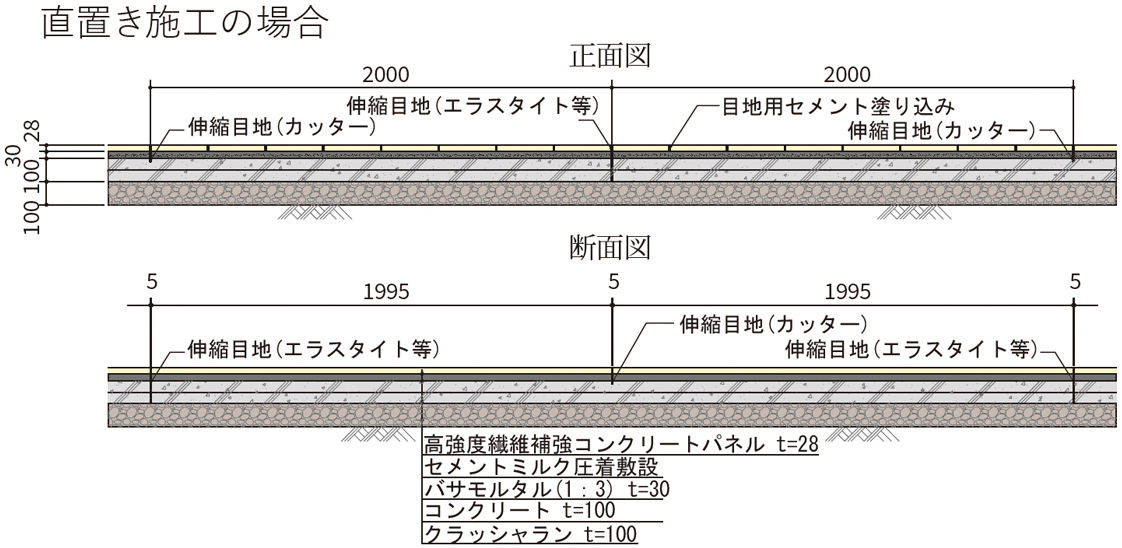

③直置き施工も可能。初期工事費と維持管理費の削減に
浮き床施工はもちろん、モルタルによる直置き施工も可能です。現場に合わせてお選びいただけます。

テクニカルデータ

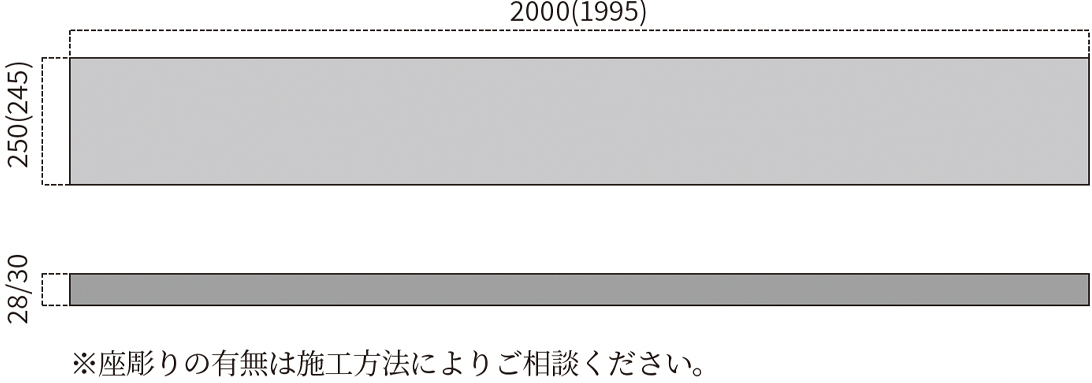

サイズチャート

バリエーション

施工事例

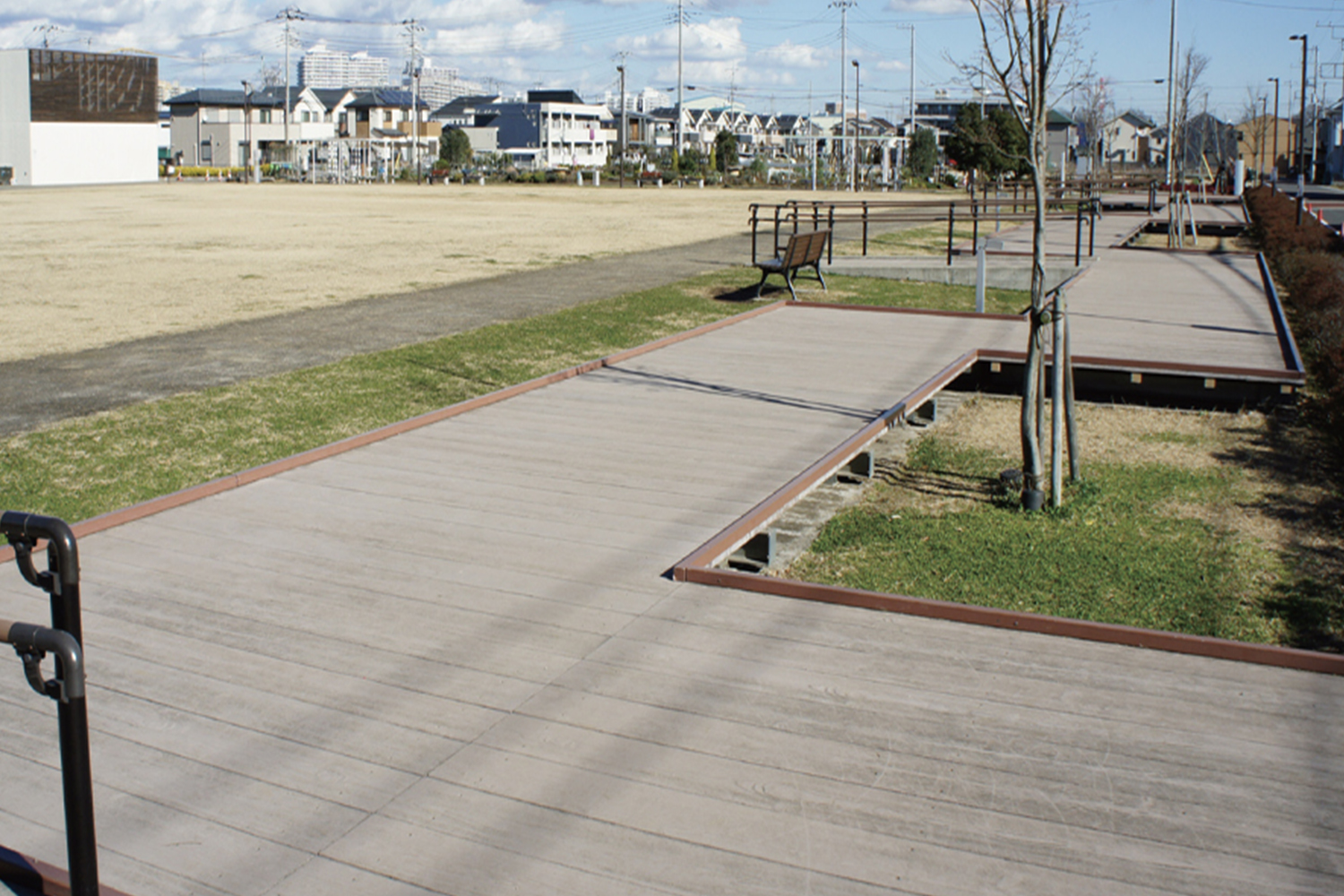

  • 埼玉県 ダクタルデッキ
  • 東京都 ダクタルデッキ
