U形側溝蓋／道路側溝蓋

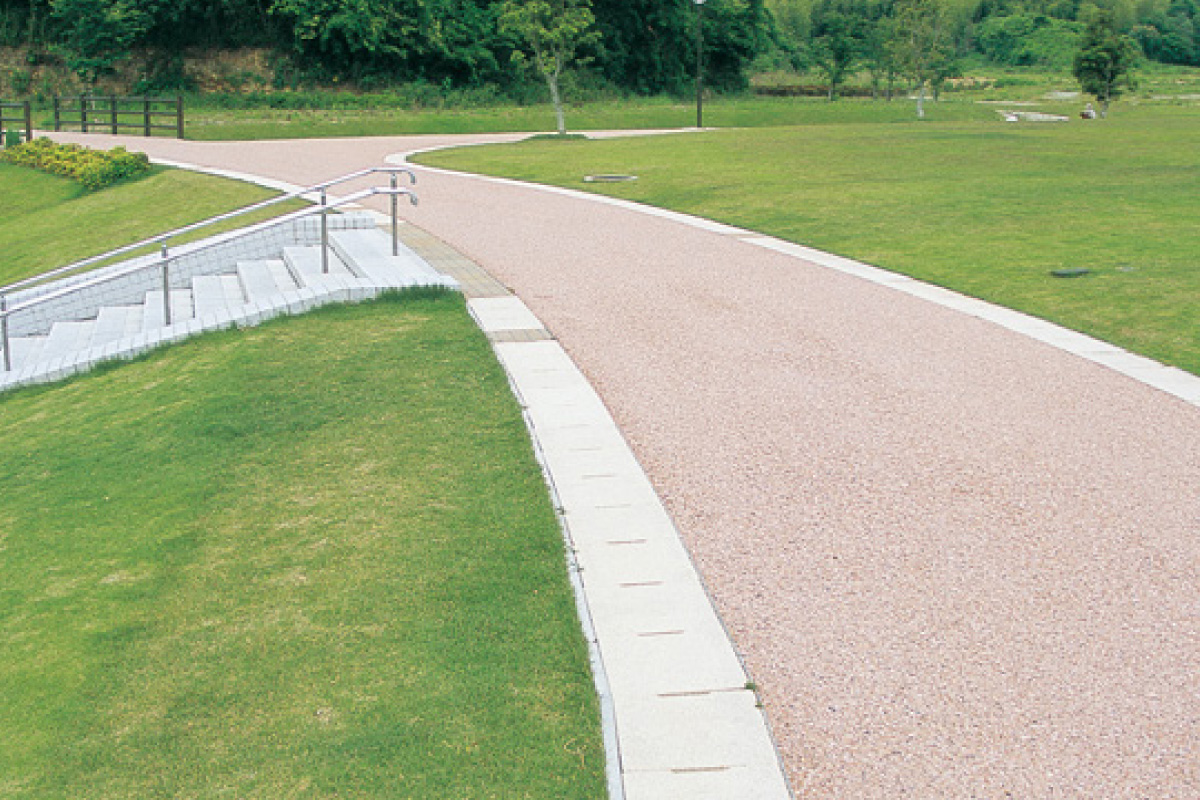

U形側溝蓋は、あらゆる景観にマッチする側溝蓋。街の華やかさをナチュラルなテクスチャーでさりげなく引き立てます。
道路側溝蓋は、豊富なデザインとカラーバリエーションで、どんな街並みにも対応します。街の景観づくりに欠かせない製品です。

U形側溝蓋

1種／擬石（稲田御影）

2種／擬石（稲田御影）

■1種（普通ふた）は輪荷重を受けない場所、2種（厚ふた）は輪荷重（T-8）を受ける場所に使用。
■水抜き用切り欠きは省くことができます。
■※印は東日本地区のみの販売とさせていただきます。

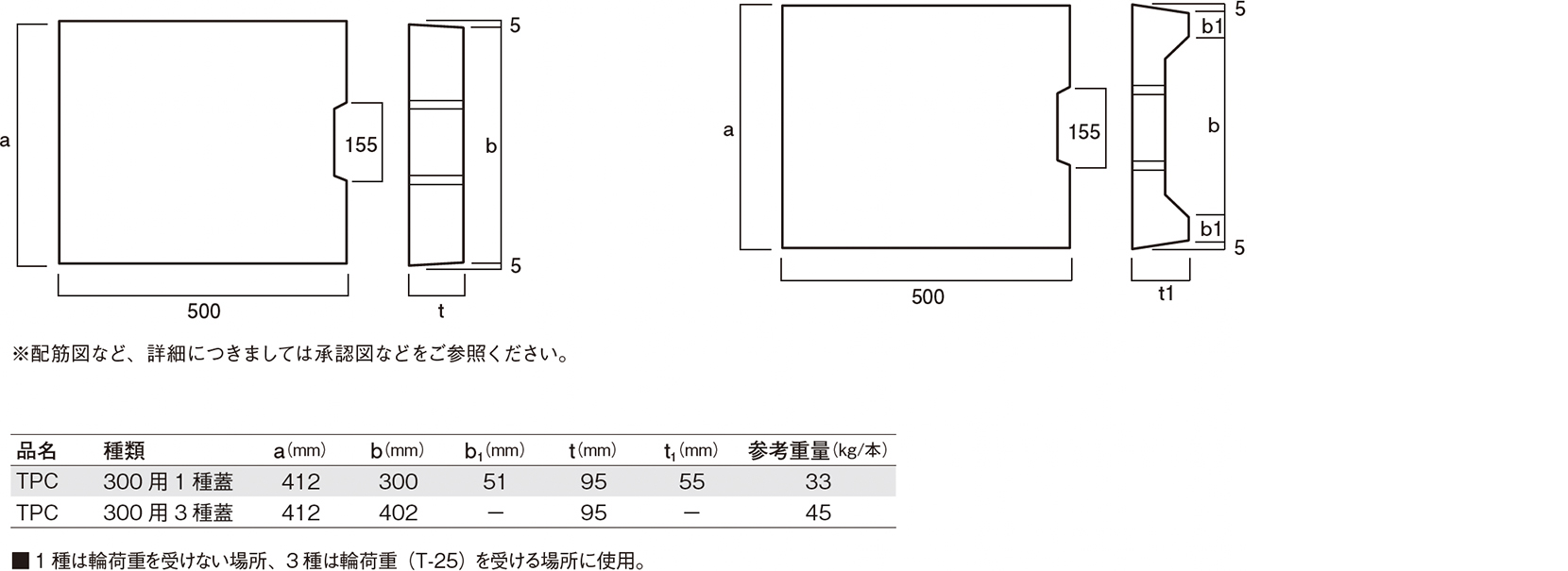

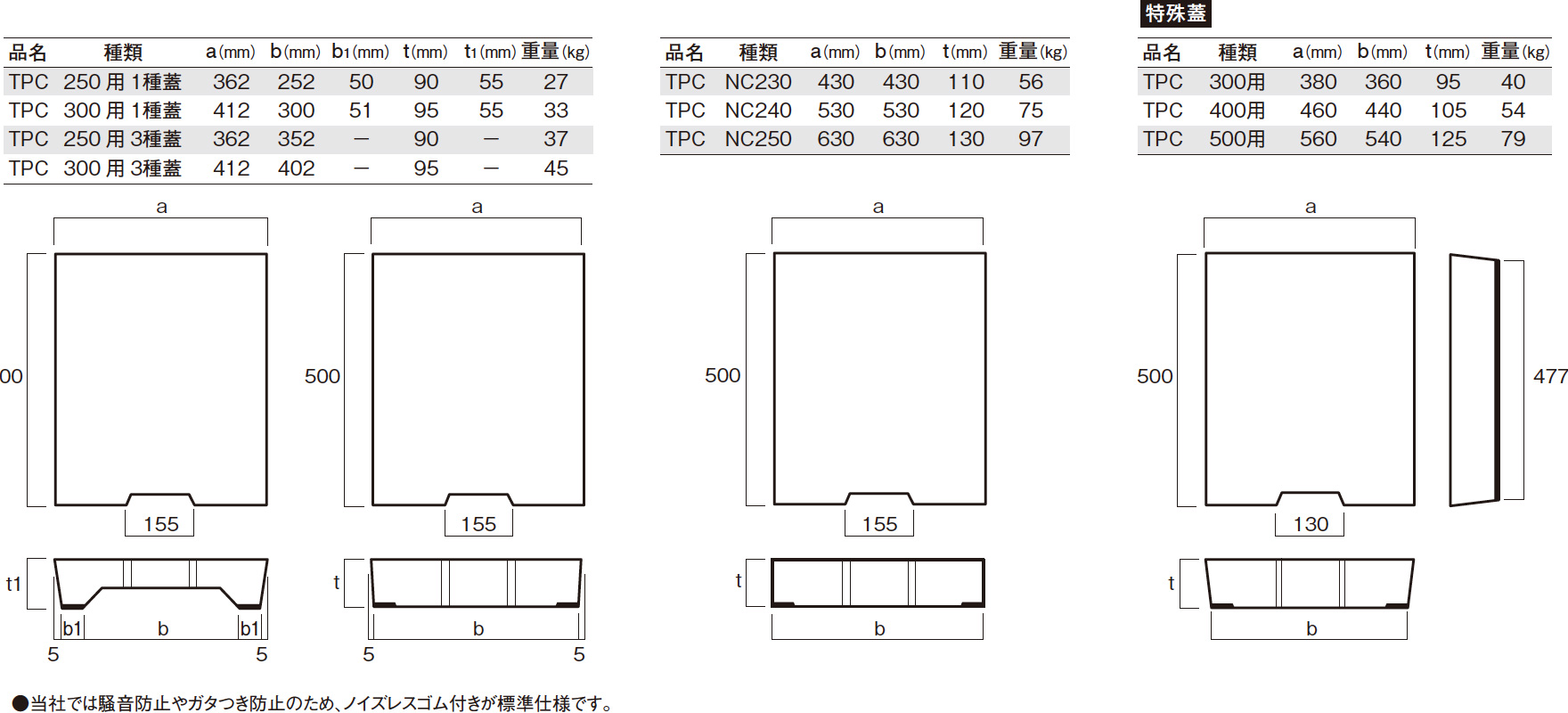

品名	種類	a（mm）	b（mm）	b₁（mm）	t（mm）	t₁（mm）	参考重量（kg/本）
TPC	250用1種蓋	362	252	50	90	55	27
TPC	300用1種蓋	412	300	51	95	55	33
TPC	250用3種蓋	362	352	−	90	−	37
TPC	300用3種蓋	412	402	−	95	−	45

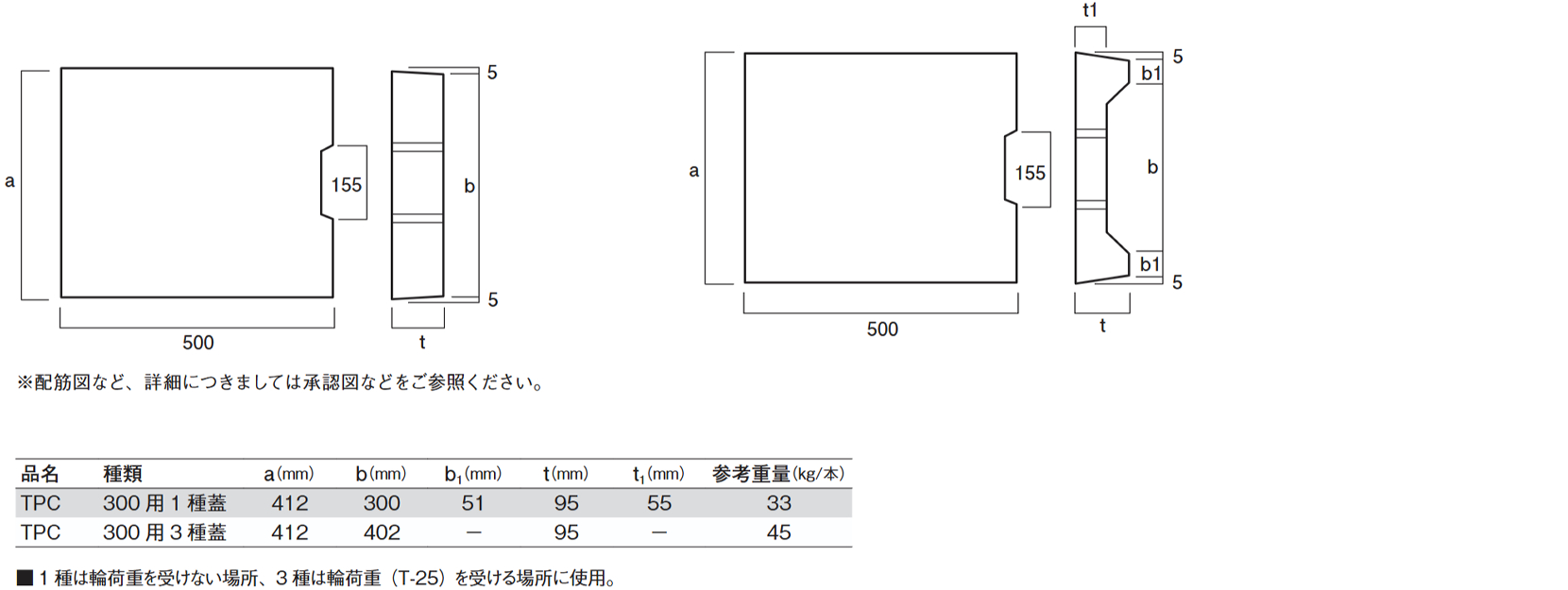

■1種は輪荷重を受けない場所、3種は輪荷重（T-25）を受ける場所に使用。
■東日本地区については両手掛けのみとなります。

※配筋図など、詳細につきましては承認図などをご参照ください。

品名	種類	a（mm）	b（mm）	t（mm）	参考重量（kg/本）
TPC	NC230	430	430	110	56
TPC	NC240	530	530	120	75
TPC	NC250	630	630	130	97

■両手掛けにすることもできます。
■西日本地区のみの販売とさせていただきます。

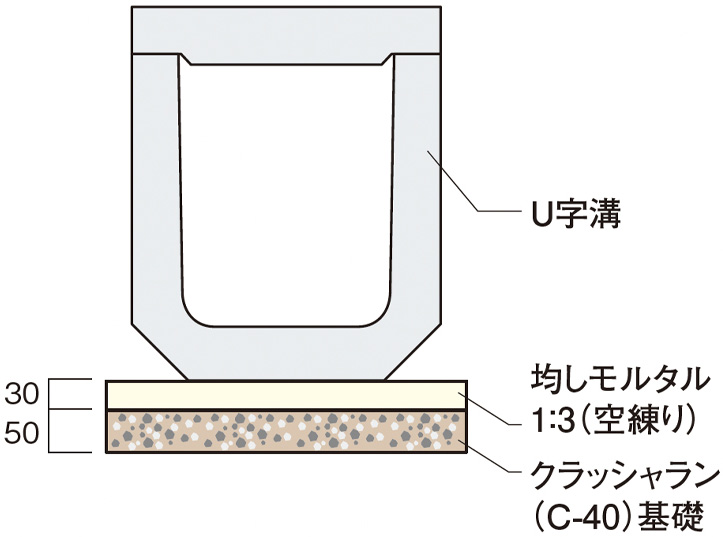

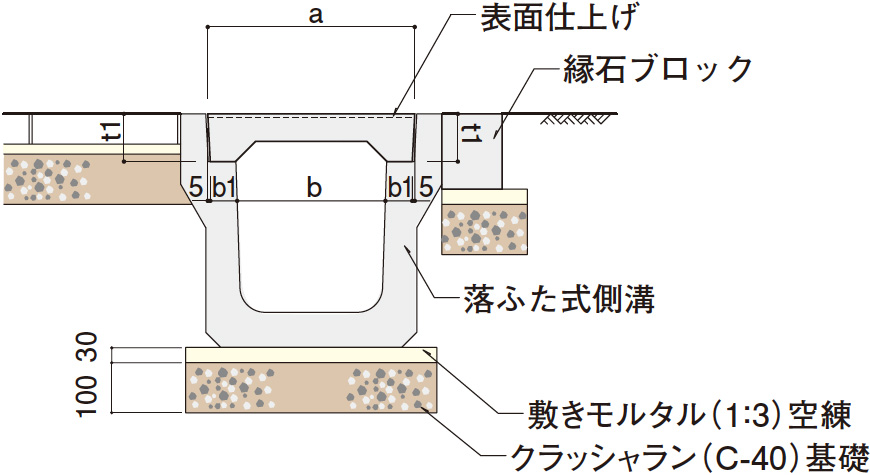

技術資料
