太平洋プレコン工業株式会社

Pavement/バリアフリー対応ブロックシステム

スーパーバリアフリーシステム

車道部の不陸対策に採用された多くの実績が高く評価されています。

製品概要

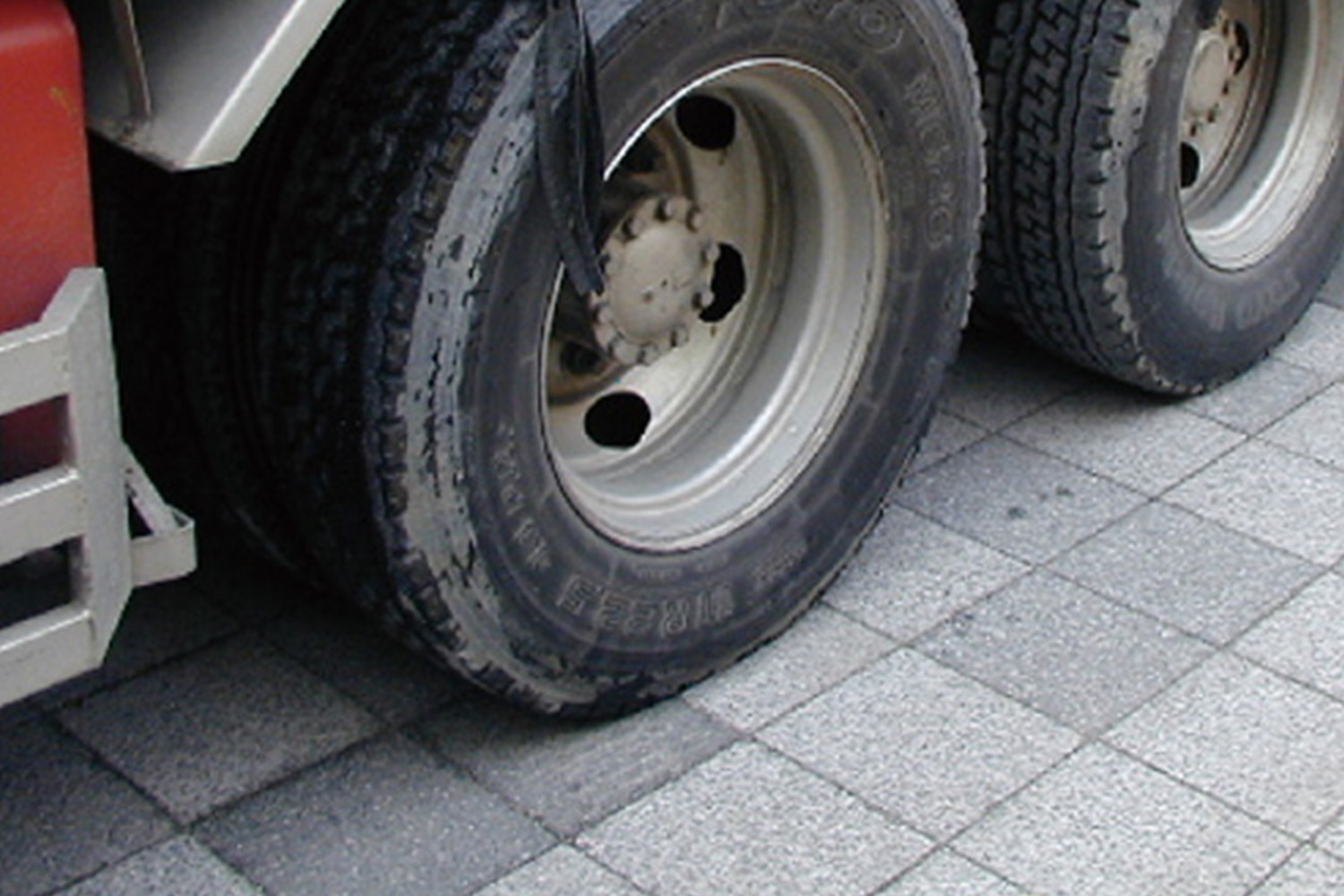

大版サイズの平板でも乗り入れOK!

全国的に透水性、保水性の平板舗装が増えてきました。大版サイズでは乗り入れ部にがたつきや破損が出ていましたが、その原因を解明し、生み出されたのが、スーパーバリアフリーシステムです。このシステムにより透水性の大版サイズのブロックでも車の乗り入れが可能になりました。

従来工法並に価格を抑えたコストパフォーマンス

さまざまな技術を組み合わせて、長期間にわたり安定した平板舗装を保つシステムですが、コストは従来工法並に抑えています。この高いコストパフォーマンスもまた『スーパーバリアフリーシステム』の魅力です。

強化板がメンテナンスを簡単にします

『スーパーバリアフリーシステム』に使われる強化板が平板にかかる荷重を分散します。また、強化板によりブロック交換も容易になりますので、メンテナンスも簡単です。

段差や不陸のない状態を長期間維持

『スーパーバリアフリーシステム』なら、大型車両が乗り入れても路面を良好な状態のままで維持できます。弊社埼玉工場における実験結果から14年以上が経過しても、施工時とほとんど変わらない良好な路面状況を示し、長期間にわたって快適な舗装を保つことが実証されています。

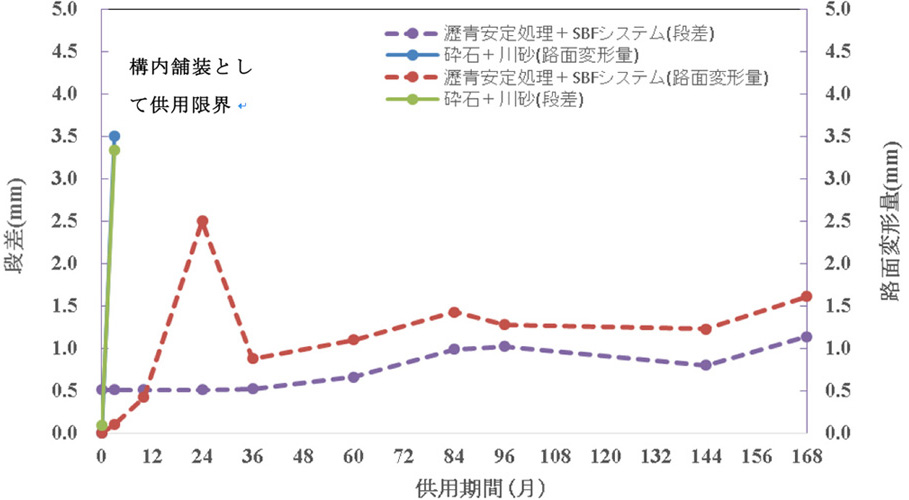

システムの効果(当社埼玉工場構内における試験施工)

テクニカルデータ

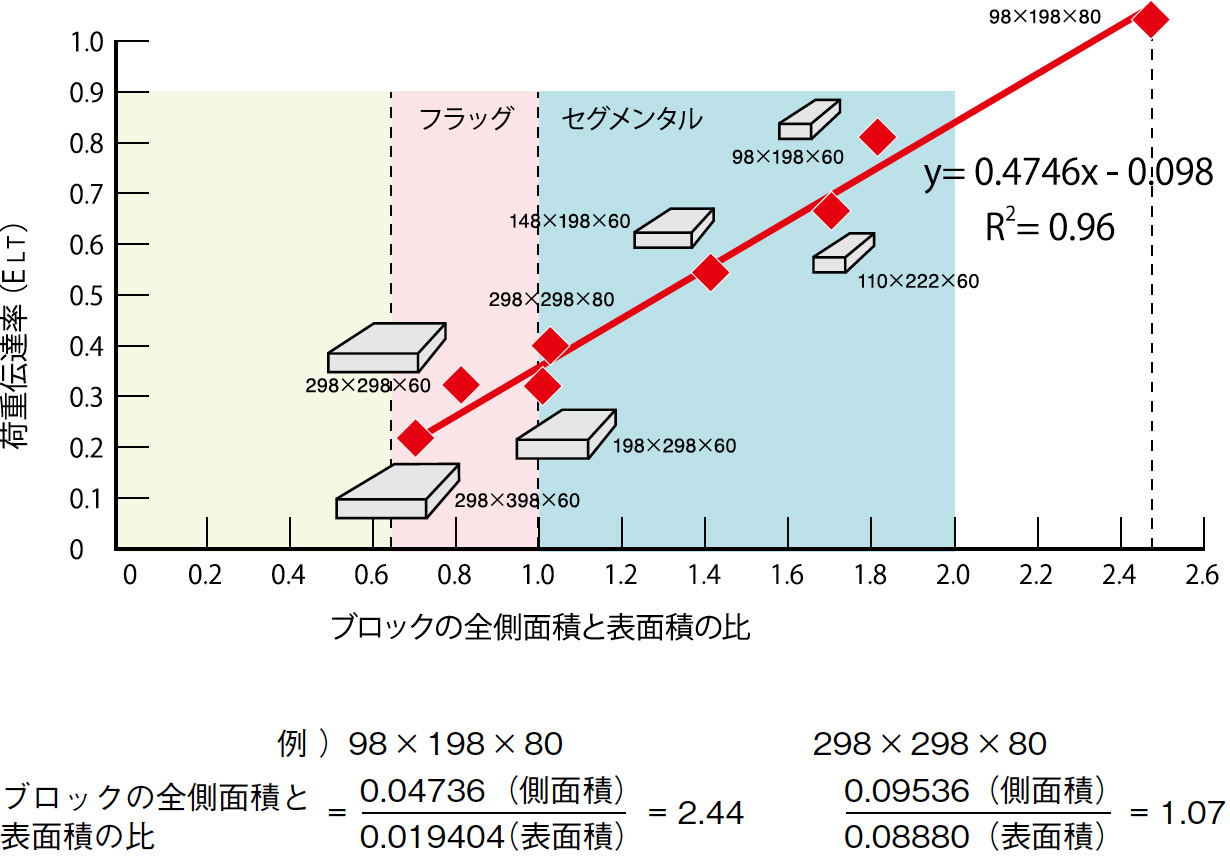

コンクリートブロックの寸法と、荷重伝達率の関係

ブロックサイズが大版化するほど荷重分散性能が劣ります。その結果、目地の少ない平板舗装では、供用後に沈下、段差、ズレが発生するケースがあります。

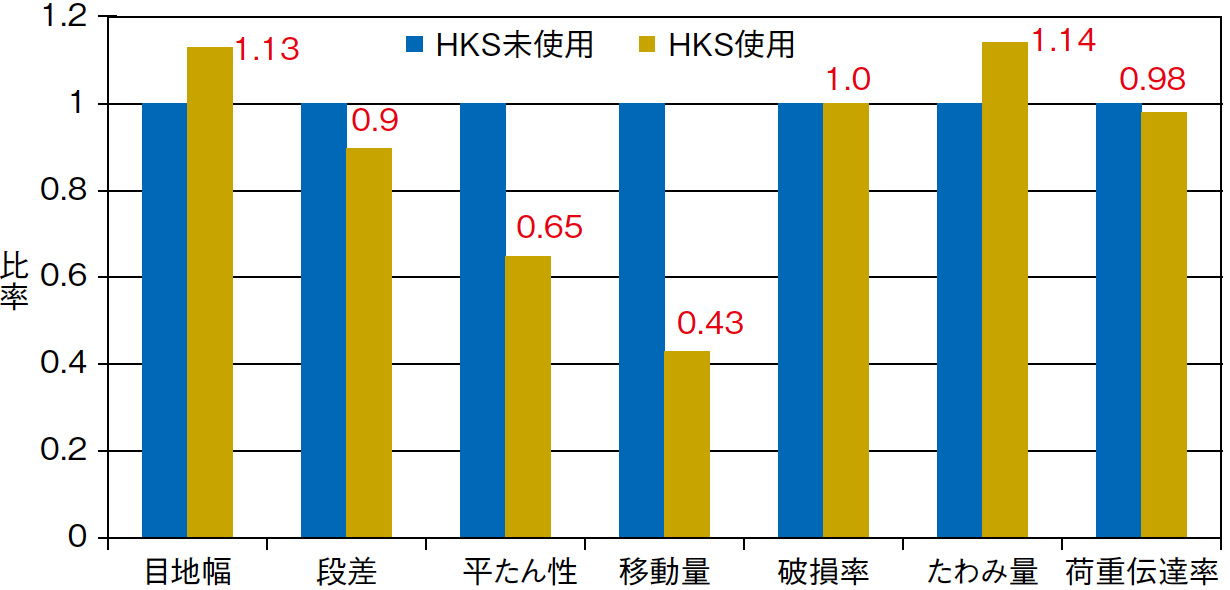

HKSの効果(使用と未使用の比較)

HKSを使用すると未使用に比べて目地幅が少し広くなるものの、段差、平たん性、移動量といった路面性状の値が向上します。
ブロックサンドを併用すると、たわみ量の減少と荷重伝達率の向上によりブロックの破損だけでなく、路面性状がさらに向上する効果があります。

システムを構成する製品

ロケーション、コンセプトに合った製品をお使いいただけます。

通常の透水性ブロック(曲げ強度3N/mm2)は、4t車まで適応可能です。これを超える重量の場合は、透水性でも5N/mm2の製品を選定下さい。

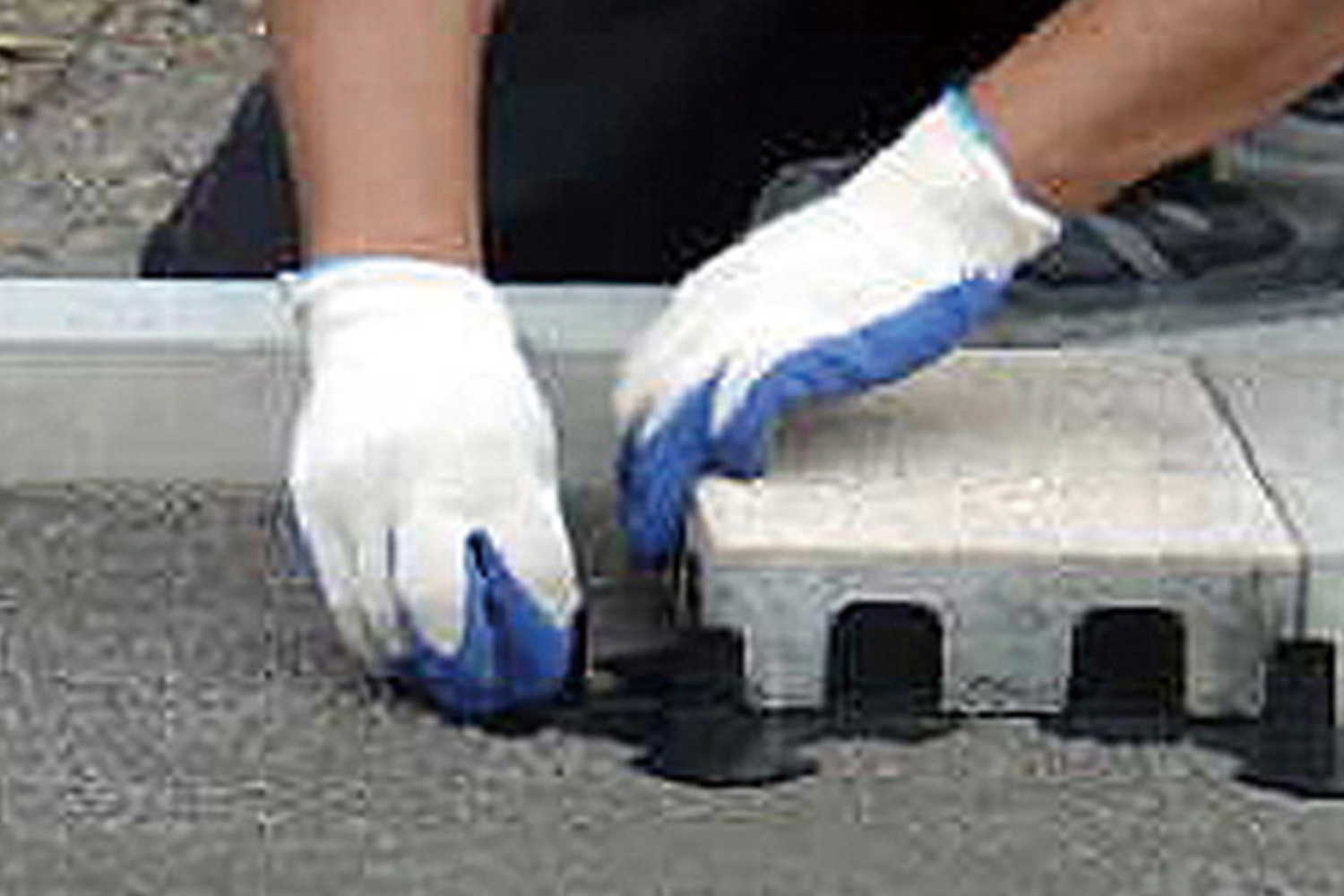

強化板『HKS/HKS-Ⅱ』

平板に発生する沈下・段差・ズレ等を防止します。

敷砂・目地砂『ブロックサンド』

敷砂や目地砂の細粒化に起因する不陸や段差を大幅に低減します。
※「ブロックサンド」はNETIS登録商品です。

舗装材専用土木シート『イオシート/透水シート HS』

敷砂の路盤層への流出を防ぎます。

不織布巻き導水管(ペーブドレーン)

敷砂層に浸透した雨水等を排水します。

透水性舗装フィルター層用不繊布(ILBイージージオフィルター)

透水性舗装のフィルター層の砂の替わりに使用する不繊布です。

透水性瀝青安定処理

大型車が乗り入れする用途には、上層路盤に透水性瀝青安定処理を施します。

標準舗装構造(透水性)

※非透水性・保水性についてはお問い合わせください。
※別途設計施工マニュアルをご用意しております。担当営業にお問い合わせください。

注意
1.HKS-Ⅱは歩道一般と200角ILBに、HKSは車両乗り入れ部に使用する。
2.透水性舗装の目地砂には珪砂を使用する。
3.車道・歩道車両乗り入れ部の敷砂には、ブロックサンドを使用する。
4.大型車両乗り入れ部の路盤には透水性瀝青安定処理を使用し、厚さは交通量に応じて8~10cmとする。
5.スーパーバリアフリーシステムは、300角の製品で普通道路のN4
(舗装計画交通量250台未満/日・方向)まで適用できます。
6.スーパーバリアフリーシステムが適用できる製品の最大寸法は400×600mmまでです。
適用可能な交通量はN2(舗装計画交通量40台未満/日・方向)までです。

GALLERY ギャラリー

敦賀市64号線(福井県400×600mm天然石に使用)
梅津太秦線(京都府、200角ILBに使用)
腰浜町・町庭坂線 グランパムストーン、
ユニバーサルFG(福島県)
腰浜町・町庭坂線 グランパムストーン、
ユニバーサルFG(福島県)
行田市歴史的街路整備 タマパーム(埼玉県)
行田市歴史的街路整備 タマパーム(埼玉県)

製品仕様

  • 特許工法 特許4237005
  • 車道部不陸対策
  • バリアフリー対応製品

仕上げ

  • 打ち放し
  • 研磨
  • ショットブラスト
  • 洗い出し
  • スリット

特長

  • 非透水製品
  • 保水製品
  • 透水製品
  • リサイクル製品

品質

  • グリーン購入法
  • 愛知県リサイクル
  • エコマーク製品
  • 景観材料推奨品

成形方法

  • プレス成形
  • 振動成形

施工対象地域

  • 全国共通
  • 東日本のみ
  • 西日本のみ
  • 地域限定あり

各仕様の詳細はこちら

仕上げ

打ち放し

コンクリートの特長をそのまま生かした仕上げです。

研磨

磨くことで、光沢のある表面に仕上げたものです。「研磨」とも表記しています。

ショットブラスト

表面をザラ付きのある梨地に仕上げたものです。「擬石仕上げ」または「擬石」とも表記しています。

洗い出し

モルタル部分を水洗いし、表面に自然石を露出させたものです。「洗い出し」とも表記しています。

スリット

表層の細かいスリットは光の向きにより表情が変化します。車イスやベビーカーに不快な振動を低減するバリアフリー対応の仕上げです。
特長

非透水製品

水を通さない製品です。「普通」とも表記しています。

保水製品

土のように水を蓄えておくことができる製品です。「保水」とも表記しています。

透水製品

多孔質で高い透水性を誇る製品です。「透水」とも表記しています。

リサイクル製品

廃材を再利用した環境に優しい製品です。リサイクル製品をお求めの際は、担当営業にお問い合わせください。
品質

グリーン購入法

特定調達品目該当品
※一部対象外の商品もございますので予めご了承ください。
※表記がない場合でも特注で対応可能な場合がありますので、担当営業までお問い合わせください。

愛知県リサイクル

愛知県リサイクル資材評価認定品

エコマーク製品

エコマーク事務局認定
※一部対象外の商品もございますので予めご了承ください。
※サイズ、色、機能によってエコマーク商品があります。担当営業までお問い合わせください。

景観材料推奨品

景観材料推進協議会 優良景観材料推奨品
成形方法

プレス成形

プレス圧による成形方法。表面が緻密で耐久性が高い。

振動成形

振動により締め固める成形方法。保水製品や透水製品などの仕様が豊富。
